Point Cloud to Archicad: Scan to BIM cho Công Trình Di Sản Lịch Sử

Giới thiệu

Công trình lịch sử hiếm khi có bản vẽ hiện trạng đáng tin cậy. Tường đã dịch chuyển qua nhiều thập kỷ, các hạng mục cải tạo được thực hiện mà không có tài liệu ghi chép, và bản vẽ mặt bằng gốc, nếu còn tồn tại, thường không phản ánh thực tế công trình hiện nay. Trước khi bất kỳ công việc phục dựng hay bảo tồn nghiêm túc nào có thể bắt đầu, công trình cần được đo đạc chính xác và chuyển đổi thành định dạng mà kiến trúc sư và kỹ sư có thể thực sự làm việc được.

Với các đơn vị sử dụng Graphisoft Archicad, điều đó có nghĩa là một mô hình Archicad gốc được xây dựng trực tiếp từ dữ liệu quét laser. Dự án Alter Bahnhof Caputh tại vùng Potsdam, Đức, là ví dụ minh họa rõ nét cho quy trình này trong thực tế và những gì nó mang lại cho công tác bảo tồn di sản kiến trúc.

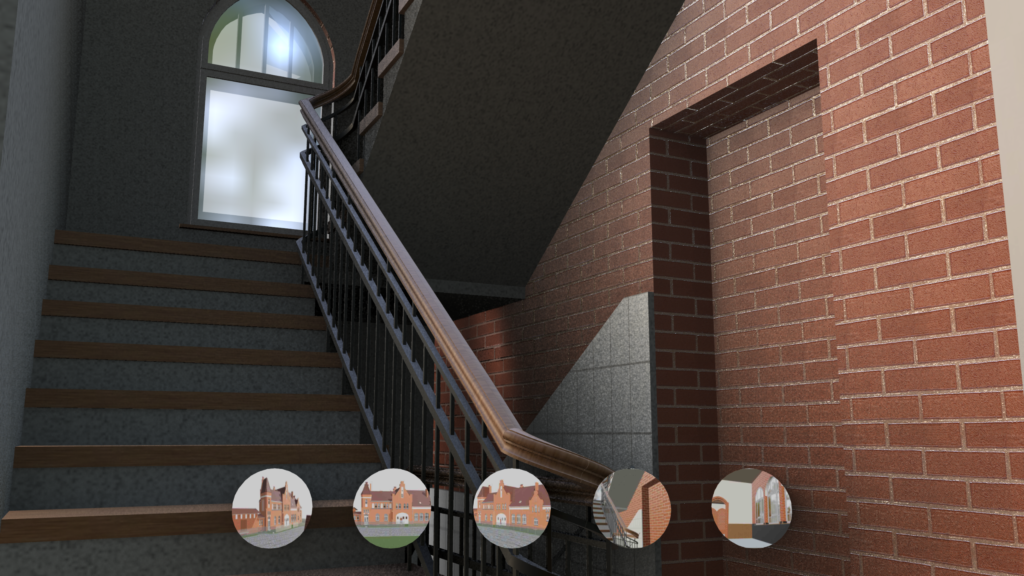

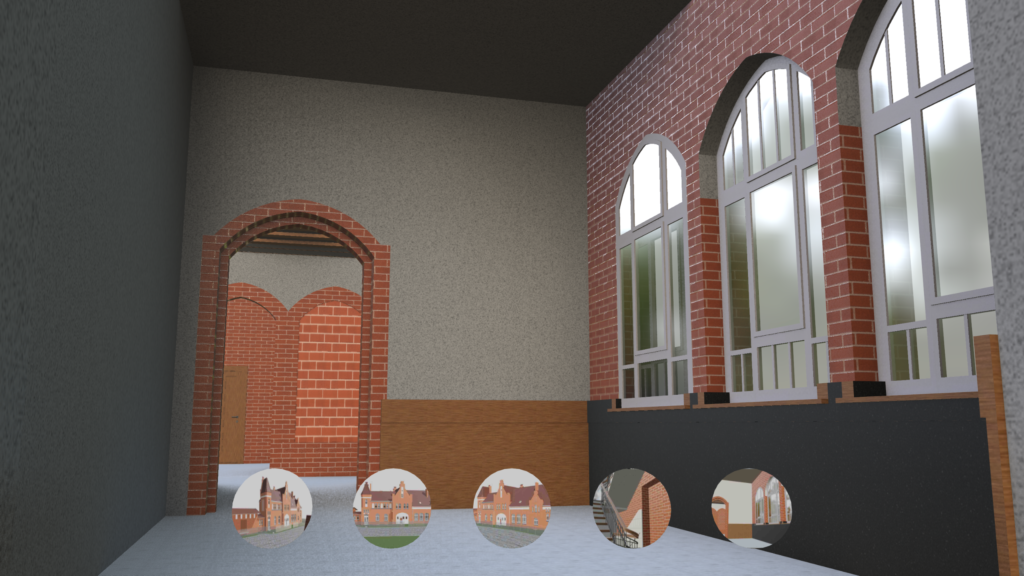

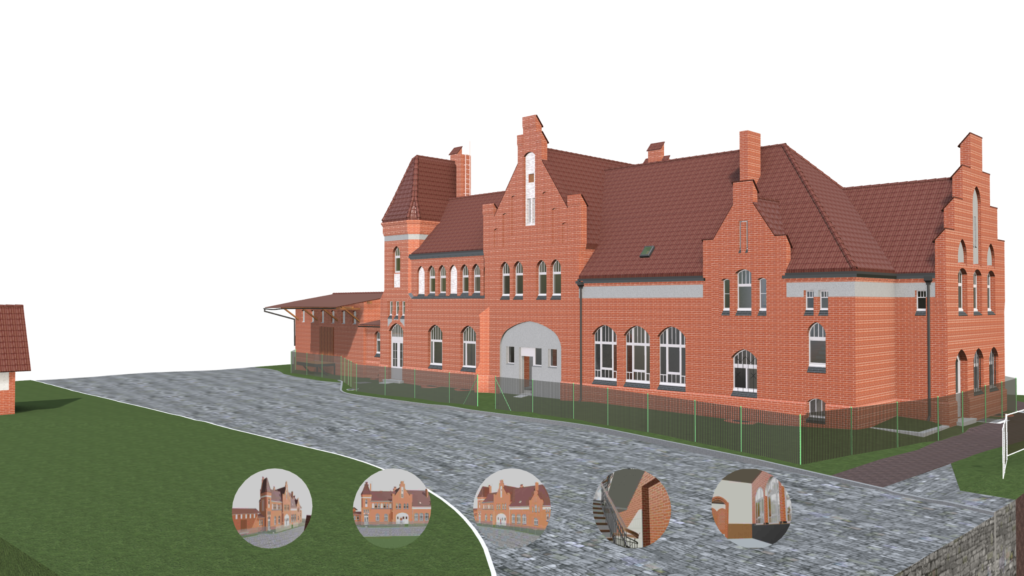

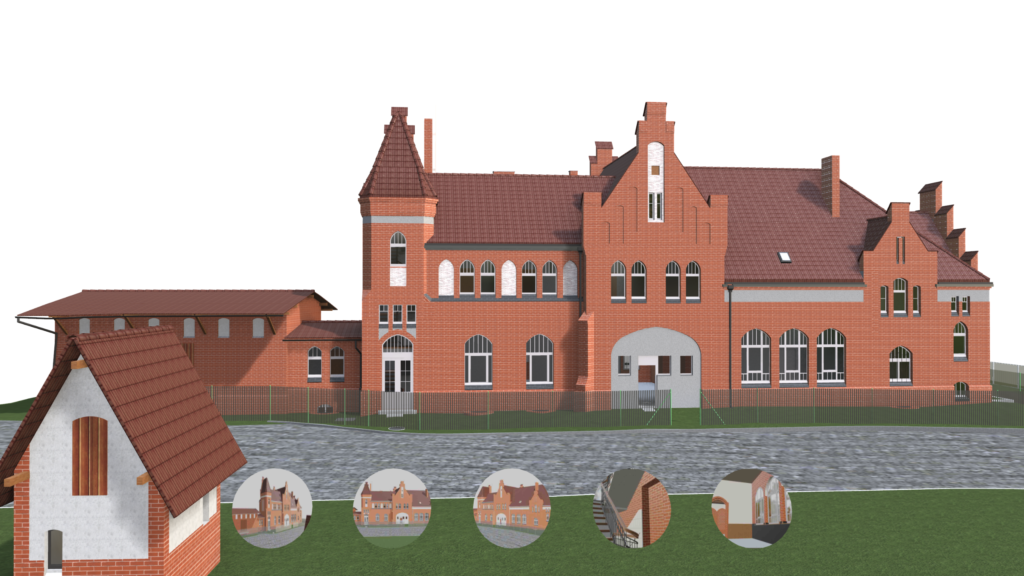

Dự án tham khảo: Alter Bahnhof Caputh

Mô hình này hiện đang được sử dụng làm nền tảng cho cả việc lập kế hoạch phục dựng lẫn lưu trữ tài liệu số dài hạn của công trình.

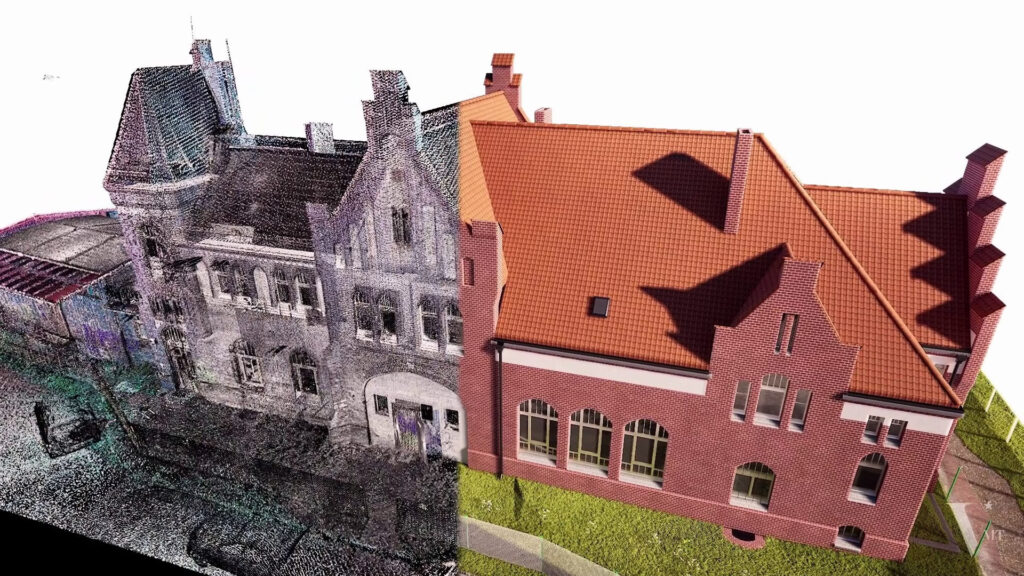

Quy trình: Từ quét laser đến mô hình Archicad gốc

Một dự án Point cloud to Archicad theo trình tự có cấu trúc rõ ràng. Hiểu từng giai đoạn giúp khách hàng thiết lập kỳ vọng thực tế về độ chính xác, tiến độ và định dạng bàn giao.

1. Tiếp nhận dữ liệu và kiểm tra chất lượng

Trước khi bắt đầu mô hình hóa, dữ liệu Point cloud đầu vào được Geomatiker — chuyên gia trắc địa có chứng chỉ — xem xét về tính đầy đủ, chất lượng đăng ký (registration) và độ chính xác tọa độ. Các khoảng trống, vị trí quét bị lệch, hoặc lỗi hệ tọa độ được phát hiện và xử lý trong giai đoạn này.

⚠ Tiến hành mô hình hóa với Point cloud chưa được kiểm tra là một trong những nguyên nhân phổ biến nhất gây ra sai lệch trong các dự án Scan to BIM.

2. Xử lý Point cloud bằng phần mềm tự phát triển — không phải kỹ thuật trace thủ công

VMTS sử dụng quy trình riêng và phần mềm tự phát triển để xử lý, phân tích và trích xuất dữ liệu hình học từ Point cloud trước khi bất kỳ phần tử nào được mô hình hóa trong Archicad. Các kích thước chính, pháp tuyến bề mặt, khớp mặt phẳng và căn chỉnh kết cấu được tính toán từ Point cloud, sau đó đưa vào mô hình Archicad dưới dạng dữ liệu tham chiếu đã được kiểm định.

Tải Point cloud vào Archicad làm lớp tham chiếu nền và trace thủ công là phương pháp phổ biến trong ngành nhưng gây ra sai lệch lớn và bỏ sót chi tiết: người mô hình diễn giải hình học bằng mắt thay vì trích xuất dữ liệu chính xác. Kết quả là mô hình có độ chính xác bị giới hạn bởi những gì mắt người phân biệt được trên màn hình, không phải bởi độ phân giải thực sự của dữ liệu quét.

3. Mô hình hóa phần tử gốc (LOD 200 đến LOD 300)

Mỗi phần tử kiến trúc được xây dựng dưới dạng đối tượng Archicad gốc: tường là phần tử tường, mái là phần tử mái, cửa và cửa sổ là lỗ mở tham số Archicad. Cách tiếp cận này giữ cho mô hình có thể chỉnh sửa hoàn toàn trong Archicad mà không cần plugin của bên thứ ba hoặc vòng chuyển đổi IFC.

4. Kiểm soát chất lượng và kiểm tra sai lệch

Sau khi mô hình hóa, các phần tử BIM được đối chiếu với Point cloud để kiểm tra sai lệch. Các mặt cắt được cắt tại các vị trí quan trọng và chồng lên dữ liệu quét để xác nhận mô hình đạt dung sai độ chính xác đã thỏa thuận.

✓ Tiêu chuẩn ngành cho Scan to BIM là ±15mm. VMTS dùng đây làm mức cơ sở, và quy trình xử lý riêng chính là điều cho phép đáp ứng và vượt tiêu chuẩn này một cách nhất quán trên các công trình di sản xếp hạng.

5. Bàn giao File Archicad gốc

Kết quả bàn giao cuối cùng là file dự án Archicad .pln hoặc .pla. Khách hàng nhận được mô hình có thể mở, chỉnh sửa và phát triển tiếp trực tiếp trong Archicad, không phụ thuộc vào phần mềm Point cloud đã sử dụng trong quá trình sản xuất.

Tại sao mô hình Archicad gốc quan trọng với dự án di sản

Nhiều nhà cung cấp Scan to BIM bàn giao File IFC là kết quả chính. IFC là định dạng trao đổi hợp lệ, nhưng không phải định dạng làm việc. Khi kiến trúc sư mở IFC trong Archicad, các phần tử xuất hiện dưới dạng đối tượng chung chung, không phải tường, mái và cửa sổ Archicad gốc. Với dự án bảo tồn và cải tạo, điều này quan trọng hơn nhiều so với công trình mới. Kiến trúc sư cần:

• Chú thích và ghi kích thước trực tiếp từ mô hình
• Tạo bản vẽ mặt cắt chính xác cho hồ sơ xin phép
• Chỉnh sửa lỗ mở, thêm phần tử mới và khám phá các phương án thiết kế
• Chia sẻ mô hình với kỹ sư kết cấu và MEP qua Archicad Teamwork hoặc xuất IFC

Tất cả những điều này đều dễ dàng hơn đáng kể khi bắt đầu từ mô hình Archicad gốc. Với dự án Alter Bahnhof Caputh, việc bàn giao Archicad gốc có nghĩa là nhóm dự án có thể chuyển thẳng từ giai đoạn tài liệu hóa sang phát triển thiết kế mà không cần định dạng lại hay xây dựng lại hình học.

Đo ảnh bổ sung cho quét laser

Dự án Caputh kết hợp quét laser với đo ảnh (Photogrammetry). Hai phương pháp này phục vụ các vai trò khác nhau trong tài liệu hóa công trình di sản.

Trong mô hình Archicad, Point cloud cung cấp tham chiếu hình học. Hình ảnh đo ảnh được sử dụng để xác minh tình trạng bề mặt và quyết định những đặc điểm nào cần thể hiện rõ trong BIM và những gì được lưu vào kho lưu trữ dự án.

Phương pháp tiếp cận của VMTS với Point cloud to Archicad

VMT Solutions đã xây dựng quy trình Scan to BIM của mình xoay quanh các yêu cầu của khách hàng châu Âu, đặc biệt là các công ty trắc địa và kiến trúc tại khu vực DACH (Đức, Áo, Thụy Sĩ) thực hiện dự án trong Archicad.

Phần mềm xử lý tự phát triển

Thay vì chỉ dựa vào chức năng tham chiếu Point cloud tích hợp của Archicad, VMTS phát triển các công cụ riêng để trích xuất dữ liệu hình học với độ chính xác cao hơn so với trace thủ công. Khớp mặt phẳng, căn chỉnh kết cấu và tham chiếu kích thước được tính toán và đưa vào Archicad dưới dạng dữ liệu đầu vào đã được kiểm định.

Kiểm soát chất lượng bởi Geomatiker

Mỗi Point cloud đầu vào đều được chuyên gia trắc địa có chứng chỉ xem xét trước khi bắt đầu mô hình hóa. Bước này không phải thực hành phổ biến trong ngành, nhưng là cách đáng tin cậy nhất để ngăn lỗi hình học lan vào mô hình BIM.

Bàn giao phần mềm gốc

VMTS mô hình hóa trực tiếp trong Archicad thay vì làm việc trong môi trường trung lập rồi chuyển đổi sang IFC. Khách hàng nhận được đúng định dạng phần mềm họ làm việc hàng ngày.

Đội ngũ có khả năng mở rộng

Với hơn 100 chuyên gia trong đội sản xuất BIM, VMTS có thể tiếp nhận khối lượng công việc đỉnh điểm mà không ảnh hưởng đến tiến độ. Thị trường trọng tâm: Đức, Áo, Thụy Sĩ và các dự án di sản quốc tế.

Câu hỏi thường gặp

Bài viết được biên soạn bởi đội ngũ nội dung VMT Solutions. Dự án tham khảo: Alter Bahnhof Caputh, Brandenburg, Đức.
