Tìm Hiểu Dữ Liệu Point Cloud: Định Dạng, Vai Trò và Ứng Dụng Trong Công Nghệ 3D

Trong bối cảnh công nghệ 3D đang phát triển vũ bão, dữ liệu point cloud đã nổi lên như một trụ cột không thể thiếu, cung cấp cái nhìn chi tiết và khách quan về thế giới thực. Việc hiểu rõ về dữ liệu point cloud, các định dạng của nó và vai trò trong nhiều lĩnh vực là chìa khóa để khai thác tối đa tiềm năng to lớn mà nó mang lại.

Giới thiệu khái quát về Point Cloud và vai trò của dữ liệu trong công nghệ 3D, khảo sát hiện trạng, xây dựng BIM.

Trong kỷ nguyên số hóa và công nghệ 3D bùng nổ, dữ liệu point cloud đã và đang khẳng định vị thế là một trong những loại dữ liệu quan trọng nhất, mang lại cái nhìn chân thực và toàn diện về thế giới vật lý xung quanh chúng ta. Point cloud, hay còn gọi là “đám mây điểm”, về cơ bản là một tập hợp khổng lồ các điểm trong không gian 3 chiều, mỗi điểm đại diện cho một vị trí cụ thể trên bề mặt của một đối tượng hoặc môi trường đã được quét. Các điểm này không chỉ đơn thuần là tọa độ (X, Y, Z) mà còn có thể chứa đựng nhiều thông tin phong phú khác như màu sắc (RGB), cường độ phản xạ laser, thời gian bay, hoặc phân loại đối tượng, làm cho chúng trở thành một bức tranh số sống động, chi tiết và vô cùng hữu ích.

Tầm quan trọng của việc hiểu các định dạng dữ liệu point cloud để chọn lựa và xử lý phù hợp là không thể phủ nhận. Mỗi định dạng đều có những đặc điểm riêng về cấu trúc, khả năng lưu trữ thông tin, mức độ nén và mức độ tương thích với các phần mềm khác nhau. Việc lựa chọn đúng định dạng không chỉ ảnh hưởng đến hiệu quả lưu trữ và tốc độ xử lý mà còn quyết định đến khả năng tích hợp dữ liệu point cloud vào quy trình làm việc tổng thể, đặc biệt trong các lĩnh vực chuyên biệt như khảo sát, xây dựng BIM (Building Information Modeling) hay thậm chí là phát triển thực tế ảo/thực tế tăng cường (AR/VR). Một lựa chọn sai lầm có thể dẫn đến mất mát thông tin, giảm chất lượng dữ liệu hoặc gây ra các rào cản đáng kể trong quá trình trao đổi và hợp tác giữa các bên liên quan. Do đó, việc nắm vững các khía cạnh này sẽ giúp các chuyên gia tối ưu hóa quy trình làm việc, nâng cao chất lượng dự án và khai thác triệt để giá trị của dữ liệu point cloud.

Bản chất và tầm quan trọng của Point Cloud trong kỷ nguyên số

Point cloud đại diện cho một phương pháp thu thập dữ liệu không gian ba chiều vô cùng mạnh mẽ, cho phép chúng ta “số hóa” thực tế vật lý với độ chính xác và chi tiết chưa từng có. Từ những công trình kiến trúc phức tạp, các khu vực địa hình rộng lớn, đến những chi tiết nhỏ nhất của một chi tiết cơ khí, Point Cloud có khả năng ghi lại mọi bề mặt, hình dạng và cấu trúc một cách trung thực. Sự bùng nổ của các công nghệ quét 3D như máy quét laser mặt đất (terrestrial laser scanners – TLS), UAV (Unmanned Aerial Vehicle) với LiDAR, hay camera chụp ảnh lập thể (photogrammetry) đã biến việc thu thập dữ liệu point cloud trở nên dễ dàng và phổ biến hơn bao giờ hết, đưa nó trở thành một công cụ không thể thiếu trong nhiều ngành công nghiệp.

Tầm quan trọng của Point Cloud không chỉ nằm ở khả năng sao chép thực tế mà còn ở tiềm năng phân tích và khai thác thông tin từ dữ liệu point cloud đó. Nó cung cấp một “khẩu vị” dữ liệu khách quan, không bị ảnh hưởng bởi những diễn giải chủ quan như các bản vẽ 2D truyền thống. Điều này cho phép các kỹ sư, kiến trúc sư, nhà quy hoạch đô thị đưa ra các quyết định dựa trên bằng chứng, tối ưu hóa thiết kế, kiểm tra độ chính xác của công trình xây dựng, hoặc thậm chí là lập kế hoạch bảo trì. Trong kỷ nguyên số, nơi mọi thứ đều hướng tới sự chính xác và hiệu quả, Point Cloud thực sự là một nền tảng dữ liệu cơ bản cho các ứng dụng thông minh và tự động hóa.

Vai trò của Point Cloud trong khảo sát hiện trạng và quy hoạch đô thị

Trong lĩnh vực khảo sát địa hình và khảo sát hiện trạng công trình, dữ liệu point cloud đã cách mạng hóa cách chúng ta thực hiện các nhiệm vụ này. Thay vì các phương pháp truyền thống tốn thời gian như đo đạc thủ công hoặc sử dụng máy toàn đạc điện tử với số điểm hạn chế, công nghệ quét Point Cloud cho phép thu thập hàng triệu điểm dữ liệu trong thời gian ngắn, tạo ra một mô hình 3D dày đặc và chính xác của môi trường hiện hữu. Điều này không chỉ tăng tốc độ công việc mà còn giảm thiểu rủi ro sai sót do con người, cung cấp một bức tranh toàn diện và khách quan hơn về hiện trạng.

Dữ liệu point cloud đặc biệt hữu ích cho việc khảo sát các khu vực khó tiếp cận, các tòa nhà lịch sử cần được bảo tồn, hoặc các công trình cơ sở hạ tầng phức tạp. Chúng là cơ sở để tạo ra các bản vẽ mặt bằng, mặt cắt, hình chiếu đứng một cách tự động, hoặc để giám sát sự biến dạng của công trình theo thời gian. Trong quy hoạch đô thị, Point Cloud cung cấp thông tin chi tiết về không gian đô thị, mật độ xây dựng, cây xanh, và cơ sở hạ tầng, giúp các nhà quy hoạch đưa ra các quyết định sáng suốt hơn về phát triển, quản lý không gian công cộng, và cải thiện chất lượng sống. Khả năng truy cập và phân tích dữ liệu 3D một cách toàn diện từ Point Cloud là một bước tiến vượt bậc trong việc hình dung và quản lý môi trường đô thị của chúng ta.

Giá trị ứng dụng của Point Cloud trong xây dựng thông tin công trình (BIM)

Trong ngành xây dựng, BIM đã trở thành một chuẩn mực cho việc thiết kế, xây dựng và quản lý các dự án. Và dữ liệu point cloud chính là cầu nối quan trọng giữa thế giới vật lý và mô hình BIM kỹ thuật số. Khi kết hợp Point Cloud với BIM, khả năng của chúng ta trong việc quản lý vòng đời dự án được nâng lên một tầm cao mới. Dữ liệu point cloudđược sử dụng để tạo ra “BIM từ hiện trạng” (As-built BIM), bằng cách quét các công trình hiện có và chuyển đổi chúng thành mô hình BIM chi tiết. Điều này đặc biệt có giá trị trong các dự án cải tạo, mở rộng, hoặc bảo trì, nơi các bản vẽ gốc có thể không còn chính xác hoặc không đầy đủ.

Nhờ dữ liệu point cloud, các nhà thiết kế và kỹ sư có thể phát hiện xung đột (clash detection) giữa các hệ thống mới và cấu trúc hiện có một cách hiệu quả, đảm bảo rằng mọi thay đổi đều phù hợp với thực tế. Nó cũng giúp theo dõi tiến độ xây dựng bằng cách so sánh dữ liệu point cloud của công trình đang thi công với mô hình thiết kế BIM, nhanh chóng xác định bất kỳ sai lệch nào. Hơn nữa, Point Cloud còn cung cấp một nền tảng chân thực cho việc lập kế hoạch thi công, quản lý tài sản sau khi hoàn thành, và thậm chí là tích hợp với các hệ thống quản lý cơ sở vật chất (FM). Việc sử dụng dữ liệu point cloud trong BIM không chỉ là một công cụ mà còn là một tư duy mới, giúp giảm chi phí, tăng hiệu quả và cải thiện chất lượng tổng thể của các dự án xây dựng.

Ý nghĩa của việc hiểu rõ các định dạng dữ liệu để tối ưu hóa Point Cloud

Việc thu thập dữ liệu point cloud chỉ là bước khởi đầu; khả năng khai thác giá trị từ chúng nằm ở việc xử lý, quản lý và sử dụng chúng một cách hiệu quả. Và để làm được điều đó, việc hiểu rõ các định dạng dữ liệu point cloud là điều tối cần thiết. Mỗi định dạng không chỉ là một cách lưu trữ mà còn mang theo những đặc tính riêng về cấu trúc, khả năng nén, lượng thông tin có thể chứa đựng, và quan trọng nhất là mức độ tương thích với các phần mềm chuyên dụng khác nhau. Một định dạng có thể tối ưu cho việc thu thập và lưu trữ ban đầu (ví dụ: các định dạng của nhà sản xuất scanner), trong khi một định dạng khác lại vượt trội trong việc nén và trao đổi dữ liệu qua mạng, hoặc trong việc tích hợp vào phần mềm thiết kế 3D.

Nếu không có sự hiểu biết sâu sắc về các định dạng này, các chuyên gia có thể gặp phải những thách thức lớn. Chẳng hạn, việc chọn một định dạng không phù hợp có thể dẫn đến kích thước tệp tin khổng lồ, làm chậm trễ quá trình xử lý và truyền tải dữ liệu. Hoặc tệ hơn, nó có thể gây ra mất mát thông tin quan trọng như thông tin màu sắc, cường độ phản xạ, hoặc các thuộc tính phân loại, làm giảm giá trị của dữ liệu point cloud. Ngược lại, việc lựa chọn định dạng tối ưu sẽ giúp đơn giản hóa quy trình làm việc, tối đa hóa hiệu suất của phần mềm, và đảm bảo tính toàn vẹn của dữ liệu trong suốt vòng đời dự án. Điều này đặc biệt quan trọng trong môi trường làm việc hợp tác, nơi việc trao đổi dữ liệu giữa các bên, mỗi bên sử dụng các công cụ và quy trình khác nhau, là yếu tố then chốt cho sự thành công. Do đó, việc đầu tư thời gian để nghiên cứu và nắm vững các định dạng dữ liệu point cloud không chỉ là một kỹ năng cần thiết mà còn là một lợi thế cạnh tranh đáng kể trong ngành công nghệ 3D.

Định nghĩa Point Cloud và dữ liệu Point Cloud

Point Cloud, hay còn gọi là “đám mây điểm”, là một khái niệm trung tâm trong thế giới công nghệ 3D và không gian số. Nói một cách đơn giản, đó là một tập hợp các điểm rời rạc trong không gian ba chiều, nơi mỗi điểm đại diện cho một vị trí cụ thể trên bề mặt của một đối tượng hoặc môi trường. Tưởng tượng như bạn dùng một chiếc cọ để vẽ lên một vật thể, nhưng thay vì các đường nét liền mạch, bạn chỉ đặt những chấm nhỏ li ti, dày đặc đến mức khi nhìn từ xa, những chấm đó liên kết lại thành hình dạng của vật thể. Đó chính là ý tưởng cơ bản đằng định nghĩa Point Cloud.

Tuy nhiên, dữ liệu point cloud không chỉ đơn thuần là một chuỗi các tọa độ (X, Y, Z). Để thực sự có giá trị, mỗi điểm trong đám mây thường đi kèm với các thông tin bổ sung, làm phong phú thêm “bức tranh” số này. Điều này bao gồm màu sắc, cường độ phản xạ ánh sáng (intensity), thời gian bay (timestamp), hay thậm chí là các thuộc tính phân loại (classification) như điểm đó thuộc về mặt đất, cây cối, tòa nhà, hay phương tiện giao thông. Chính những thông tin đa dạng này biến Point Cloud từ một tập hợp các điểm vô tri thành một mô hình 3D sống động, chi tiết và có thể được phân tích sâu sắc, mở ra vô vàn ứng dụng thực tiễn trong nhiều ngành công nghiệp khác nhau, từ xây dựng, sản xuất, đến nghiên cứu khoa học.

Khái niệm cơ bản về Point Cloud – “đám mây điểm”

Về cốt lõi, Point Cloud là một biểu diễn số hóa của thực tế vật lý được tạo ra bằng cách thu thập hàng triệu, đôi khi hàng tỷ, các điểm dữ liệu riêng lẻ trong không gian 3D. Mỗi điểm này có một vị trí duy nhất được xác định bởi ba tọa độ: X, Y, và Z. Ví dụ, trong một mô hình Point Cloud của một tòa nhà, mỗi điểm có thể đại diện cho một phần nhỏ của bức tường, sàn nhà, hoặc cửa sổ. Điều quan trọng là các điểm này không được kết nối với nhau, mà tạo thành một “đám mây” dày đặc đến mức khi nhìn bằng mắt thường hoặc qua phần mềm chuyên dụng, chúng tạo ra hình ảnh nhận diện được của đối tượng ban đầu.

Quá trình tạo ra Point Cloud thường thông qua các công nghệ quét 3D như laser scanning (LiDAR), photogrammetry (chụp ảnh kết hợp phần mềm để tạo mô hình 3D), hoặc thậm chí là các cảm biến độ sâu như Kinect. Mỗi công nghệ này có nguyên tắc hoạt động khác nhau nhưng đều hướng tới một mục tiêu chung: thu thập một lượng lớn các điểm dữ liệu với tọa độ chính xác. Độ chính xác và mật độ của các điểm trong Point Cloud là yếu tố then chốt quyết định chất lượng và độ chi tiết của mô hình 3D được tạo ra. Một đám mây điểm dày đặc sẽ cung cấp nhiều thông tin hơn và cho phép tái tạo hình dạng đối tượng một cách trung thực hơn, nhưng cũng đòi hỏi dung lượng lưu trữ lớn hơn và khả năng xử lý mạnh mẽ hơn.

Các thành phần tạo nên một tập dữ liệu Point Cloud hoàn chỉnh

Một tập dữ liệu point cloud không chỉ dừng lại ở tọa độ (X, Y, Z). Để thực sự hữu ích và cung cấp cái nhìn toàn diện về môi trường được quét, mỗi điểm trong đám mây thường bao gồm một tập hợp các thuộc tính bổ sung, làm tăng đáng kể giá trị của nó. Những thuộc tính phổ biến nhất có thể kể đến là màu sắc và cường độ phản xạ.

Màu sắc (RGB – Red, Green, Blue) được gán cho mỗi điểm, cho phép mô hình Point Cloud hiển thị với màu sắc giống như thực tế, mang lại trải nghiệm trực quan hơn và giúp phân biệt các bề mặt, vật liệu khác nhau. Thông tin màu sắc thường được thu thập đồng thời từ camera tích hợp trên máy quét hoặc thông qua quá trình ánh xạ ảnh chụp. Cường độ phản xạ (Intensity) là một giá trị số biểu thị sức mạnh của tín hiệu laser được phản xạ trở lại cảm biến. Giá trị này phụ thuộc vào vật liệu, màu sắc và góc phản xạ của bề mặt, cung cấp thông tin quý giá về tính chất vật lý của đối tượng, ngay cả khi không có thông tin màu sắc. Ví dụ, kim loại thường có cường độ phản xạ cao hơn gỗ. Ngoài ra, dữ liệu point cloud có thể chứa thông tin về thời gian bay (return number, number of returns) cho các tia laser phát ra nhiều lần phản xạ từ các bề mặt khác nhau (ví dụ xuyên qua tán lá), hoặc thông tin phân loại (classification) như đất, cây cối, tòa nhà, đường giao thông, giúp dễ dàng lọc và phân tích dữ liệu cho các mục đích cụ thể. Sự phong phú của các thuộc tính này biến dữ liệu point cloud thành một “ngân hàng” thông tin không gian 3D mạnh mẽ, có khả năng hỗ trợ nhiều loại phân tích và thiết kế phức tạp.

Từ quá trình thu thập đến sự hình thành dữ liệu Point Cloud

Quá trình hình thành một tập dữ liệu point cloud hoàn chỉnh là một chuỗi các bước công nghệ cao, bắt đầu từ việc thu thập dữ liệu thô và kết thúc bằng một mô hình 3D có thể sử dụng được. Bước đầu tiên và quan trọng nhất là thu thập dữ liệu, thường được thực hiện bởi các thiết bị chuyên dụng như máy quét laser 3D (TLS, HLS – Handheld Laser Scanner, MLS – Mobile Laser Scanner, UAS/UAV LiDAR), hoặc bằng kỹ thuật chụp ảnh lập thể (photogrammetry) sử dụng máy ảnh chất lượng cao và phần mềm xử lý ảnh. Mỗi phương pháp có những ưu nhược điểm riêng về tốc độ, độ chính xác, phạm vi và chi phí. Ví dụ, máy quét laser mang lại độ chính xác cao ngay cả trong điều kiện ánh sáng yếu, trong khi photogrammetry lại nổi bật với khả năng thu thập màu sắc sống động và chi phí thiết bị ban đầu thấp hơn.

Sau khi dữ liệu thô được thu thập (thường dưới dạng các tệp tin lớn của nhà sản xuất hoặc bộ ảnh), bước tiếp theo là xử lý sơ bộ. Điều này bao gồm việc đăng ký (registration) – tức là căn chỉnh và ghép nối các bản quét riêng lẻ hoặc các bộ ảnh thành một hệ tọa độ chung để tạo ra một đám mây điểm thống nhất không bị trùng lặp hay sai lệch. Tiếp theo là các bước lọc nhiễu (noise reduction), loại bỏ các điểm không mong muốn, và chuẩn hóa dữ liệu. Tùy thuộc vào mục đích sử dụng cụ thể của dự án, dữ liệu point cloud có thể được làm sạch, nén, và sau đó được sử dụng trực tiếp hoặc chuyển đổi thành các mô hình lưới (mesh models), bề mặt (surfaces), hoặc đối tượng 3D (ví dụ như tường, cột, ống dẫn) để tích hợp vào các phần mềm thiết kế và mô hình hóa (CAD/BIM). Quá trình này đòi hỏi sự hiểu biết sâu sắc về dữ liệu và kỹ năng sử dụng phần mềm, nhưng kết quả cuối cùng là một bản sao số của thế giới thực, mở ra vô vàn khả năng ứng dụng.

Tại sao Point Cloud không chỉ là một tập hợp các điểm

Mặc dù được gọi là “đám mây điểm” và về mặt kỹ thuật là một tập hợp các điểm X, Y, Z rời rạc, dữ liệu point cloudthực sự vượt xa định nghĩa đơn thuần đó, trở thành một nguồn thông tin không gian 3D vô cùng phong phú và đa chiều. Điều làm cho Point Cloud mạnh mẽ không chỉ là sự hiện diện của các tọa độ mà còn là sự tích hợp của các thuộc tính phi hình học và khả năng phân tích sâu sắc từ dữ liệu đó. Mỗi điểm thường mang theo các giá trị như màu sắc (RGB), cường độ phản xạ laser (intensity), thông tin về lớp đối tượng được gán (classification), và đôi khi cả thông tin về thời gian (timestamp). Những thuộc tính này cho phép chúng ta không chỉ nhìn thấy hình dạng của một vật thể mà còn hiểu được các đặc tính bề mặt, vật liệu, và môi trường xung quanh nó. Ví dụ, cường độ phản xạ có thể giúp phân biệt giữa các loại vật liệu có màu sắc tương tự, trong khi phân loại giúp tự động tách biệt cây cối khỏi tòa nhà.

Hơn nữa, tiềm năng thực sự của dữ liệu point cloud nằm ở khả năng chuyển đổi nó thành các mô hình có ý nghĩa và có thể sử dụng được trong các quy trình làm việc khác nhau. Từ Point Cloud, chúng ta có thể tạo ra các bản vẽ 2D chính xác, các mô hình 3D dạng lưới (mesh) hoặc mô hình bề mặt NURBS để sử dụng trong thiết kế đồ họa hoặc sản xuất. Quan trọng hơn, nó là nền tảng cho việc tạo ra các mô hình BIM (Building Information Modeling) “thực tế”, nơi mỗi điểm dữ liệu có thể được chuyển đổi thành các đối tượng thông minh có thông tin thuộc tính phong phú, phục vụ cho toàn bộ vòng đời của một dự án xây dựng. Point Cloud cũng là yếu tố cốt lõi trong các ứng dụng thực tế ảo (VR) và thực tế tăng cường (AR), nơi nó cung cấp khung tham chiếu chính xác cho việc phủ lớp thông tin kỹ thuật số lên môi trường vật lý. Vì vậy, dữ liệu point cloud không chỉ là một tập hợp các điểm; nó là một cánh cửa mở ra khả năng tái tạo, phân tích và tương tác với thế giới thực trong không gian kỹ thuật số, biến nó thành một công cụ đổi mới không thể thiếu trong nhiều ngành công nghiệp hiện đại.

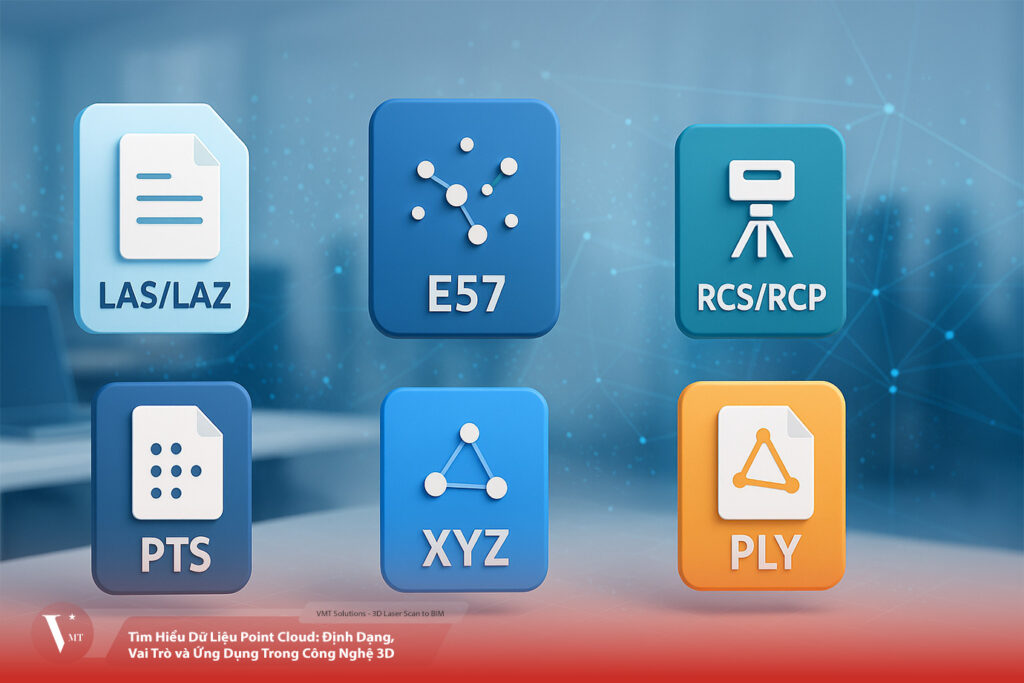

Các định dạng dữ liệu Point Cloud phổ biến

Thế giới của dữ liệu point cloud không chỉ giới hạn ở bản thân khái niệm “đám mây điểm” mà còn mở rộng ra với một loạt các định dạng tệp tin đa dạng, mỗi định dạng được thiết kế để phục vụ các mục đích, phần mềm và quy trình làm việc khác nhau. Việc lựa chọn định dạng phù hợp có ý nghĩa sâu sắc đối với hiệu quả của toàn bộ dự án, ảnh hưởng đến kích thước tệp, tốc độ xử lý, khả năng bảo toàn thông tin chi tiết và mức độ tương thích với các công cụ phần mềm. Một định dạng tốt có thể giúp tiết kiệm đáng kể thời gian và chi phí, trong khi một lựa chọn sai lầm có thể dẫn đến những rắc rối không mong muốn, từ mất mát dữ liệu đến sự không tương thích giữa các hệ thống.

Chúng ta sẽ đi sâu vào khám phá các định dạng dữ liệu point cloud phổ biến nhất hiện nay, từ những định dạng độc quyền của các nhà phát triển phần mềm cho đến các tiêu chuẩn mở được cộng đồng chấp nhận rộng rãi. Mỗi định dạng sẽ được phân tích về đặc điểm kỹ thuật, ưu và nhược điểm, cũng như các ứng dụng phổ biến nhất của chúng. Việc nắm vững những kiến thức này không chỉ giúp người dùng đưa ra quyết định sáng suốt khi làm việc với dữ liệu point cloud mà còn giúp họ tối ưu hóa quy trình làm việc, đảm bảo chất lượng và tính toàn vẹn của dữ liệu trong suốt các giai đoạn của dự án.

Dưới đây là bảng tổng quan về các định dạng dữ liệu point cloud phổ biến:

Định dạng LAS / LAZ – Chuẩn mực trong ngành Land Surveying

Định dạng LAS (LASer) và phiên bản nén LAZ của nó là những “con ngựa chiến” không thể thiếu trong thế giới dữ liệu point cloud, đặc biệt là trong các ứng dụng khảo sát địa hình, LiDAR và GIS. Được phát triển và duy trì bởi Hiệp hội Đo đạc và Cập nhật Bản đồ Hoa Kỳ (ASPRS), LAS đã nhanh chóng trở thành một tiêu chuẩn mở được công nhận và áp dụng rộng rãi. Điểm mạnh lớn nhất của LAS không chỉ là sự phổ biến mà còn ở khả năng lưu trữ một lượng lớn thông tin phong phú cho mỗi điểm. Ngoài tọa độ X, Y, Z cơ bản, LAS còn có thể chứa các thuộc tính quan trọng khác như giá trị cường độ phản xạ laser (intensity), thông tin màu sắc (RGB), thời gian phản xạ (return number), góc quét (scan angle), và đặc biệt là hệ thống phân loại điểm (classification). Hệ thống phân loại này cho phép người dùng gán nhãn cho từng điểm, ví dụ như mặt đất, cây cối, tòa nhà, đường dây điện, giúp việc lọc và phân tích dữ liệu trở nên hiệu quả hơn rất nhiều.

Phiên bản LAZ là một định dạng nén của LAS, sử dụng thuật toán nén không mất dữ liệu, điều này có nghĩa là kích thước tệp có thể giảm đáng kể lên đến 70-80% mà không làm mất đi bất kỳ thông tin gốc nào. Điều này cực kỳ quan trọng khi xử lý các tập dữ liệu point cloud khổng lồ có thể lên tới hàng terabyte. Việc nén LAZ giúp tiết kiệm dung lượng lưu trữ, tăng tốc độ truyền tải dữ liệu qua mạng, và cải thiện hiệu suất khi làm việc với các phần mềm xử lýPoint Cloud. Nhờ tính mở, độ chính xác và khả năng lưu trữ thông tin mạnh mẽ, LAS/LAZ được hỗ trợ bởi hầu hết các phần mềm chuyên nghiệp trong ngành như ESRI ArcGIS, QGIS, Autodesk Civil 3D, TerraSolid, CloudCompare, v.v. Điều này làm cho LAS/LAZ trở thành lựa chọn hàng đầu cho việc thu thập, xử lý, và trao đổi dữ liệu point cloudLidar quy mô lớn, từ việc lập bản đồ địa hình đến giám sát môi trường và phát triển cơ sở hạ tầng. Trong quan điểm của tôi, LAS/LAZ không chỉ là một định dạng mà còn là một ngôn ngữ chung, tạo điều kiện cho sự hợp tác và trao đổi dữ liệu xuyên suốt các nền tảng và ngành nghề.

Định dạng E57 – Tiêu chuẩn mở cho trao đổi dữ liệu quét

Định dạng E57 là một tiêu chuẩn mở, trung lập, được phát triển dưới sự bảo trợ của ASTM International, hướng tới mục tiêu chính là tạo điều kiện thuận lợi cho việc trao đổi dữ liệu point cloud 3D một cách đáng tin cậy giữa các phần mềm và thiết bị khác nhau của các nhà sản xuất. Đây là một điểm cực kỳ quan trọng trong một thị trường ngày càng đa dạng về phần cứng và phần mềm như hiện nay. E57 được thiết kế để lưu trữ không chỉ dữ liệu point cloud (tọa độ, cường độ, màu sắc) mà còn cả các thông tin ảnh toàn cảnh (panoramic images) được chụp bởi máy quét, và đặc biệt là một lượng lớn metadata chi tiết của từng bản quét riêng lẻ. Metadata này bao gồm thông tin về thiết bị quét, vị trí quét, thời gian quét, và thậm chí cả các thông tin hiệu chỉnh cảm biến, giúp duy trì chuỗi thông tin nguồn gốc của dữ liệu.

Ưu điểm nổi bật nhất của E57 chính là tính độc lập với nhà cung cấp. Điều này giúp loại bỏ rào cản tương thích khi các đội ngũ dự án sử dụng máy quét hoặc phần mềm từ các hãng khác nhau. Ví dụ, một dữ liệu quét từ máy Leica có thể dễ dàng được mở và xử lý trong phần mềm của Faro hoặc Topcon mà không cần các bước chuyển đổi phức tạp hay lo ngại mất mát thông tin. E57 trở thành “ngôn ngữ trung gian” cho việc lưu trữ dữ liệu quét thô, toàn vẹn nhất. Tuy nhiên, cũng chính vì việc lưu trữ đầy đủ và chi tiết như vậy, các file E57 thường có kích thước rất lớn, đôi khi còn lớn hơn cả file LAS không nén. Điều này làm cho E57 ít lý tưởng hơn cho việc xử lý hoặc hiển thị dữ liệu point cloud trực tiếp với số lượng điểm khổng lồ trong các phần mềm thiết kế. Để khắc phục vấn đề này, người dùng thường phải thực hiện các bước tiền xử lý như giảm số lượng điểm hoặc nén dữ liệu trước khi tiến hành các tác vụ phức tạp hơn trên phần mềm.

Định dạng RCS / RCP – Đối tác không thể thiếu trong dự án Autodesk

RCS (ReCap Scan) và RCP (ReCap Project) là hai định dạng độc quyền được phát triển bởi Autodesk, nhằm phục vụ cho việc quản lý và xử lý dữ liệu point cloud trong các ứng dụng của Revit và các phần mềm thiết kế khác của Autodesk. RCS là định dạng lưu trữ các bản quét point cloud đơn lẻ, trong khi RCP đóng vai trò như một thư mục chứa nhiều file RCS và thông tin liên quan. Sự kết hợp này tạo ra một môi trường thuận lợi cho việc tích hợp dữ liệu point cloud vào quy trình làm việc BIM (Building Information Modeling).

Một trong những ưu điểm đáng chú ý của RCS/RCP đó là khả năng tương thích cao với các sản phẩm khác của Autodesk. Việc đưa dữ liệu point cloud vào Revit hay AutoCAD trở nên liền mạch, giúp các kiến trúc sư và kỹ sư dễ dàng sử dụng dải công cụ mạnh mẽ của Autodesk để phân tích và thiết kế. Điều này không chỉ tiết kiệm thời gian mà còn gia tăng độ chính xác trong quá trình thiết kế, vì người dùng có thể tham chiếu trực tiếp đến dữ liệu point cloudtrong không gian làm việc 3D của họ.

Tuy nhiên, cũng giống như E57, định dạng RCS/RCP có thể tạo ra các file lớn, khiến cho việc chia sẻ và lưu trữ trở nên khó khăn hơn. Đặc biệt là trong môi trường làm việc đa dạng, nơi mà không phải ai cũng sử dụng phần mềm của Autodesk. Do đó, mặc dù RCS/RCP rất mạnh mẽ trong ecosistem của Autodesk, nhưng việc chuyển đổi sang các định dạng mở khác đôi khi cũng cần thiết để đảm bảo tính linh hoạt và khả năng chia sẻ thông tin giữa các nền tảng khác nhau.

Định dạng PTS – Cấu trúc văn bản dễ hiểu nhưng vẫn có hạn chế

PTS (Point Cloud Text Stream) là một định dạng lưu trữ thông tin dữ liệu point cloud dưới dạng văn bản thuần túy. Đây là một định dạng dễ đọc và dễ hiểu, giúp cho người dùng có thể mở và chỉnh sửa nội dung bằng bất kỳ trình soạn thảo văn bản nào. Mỗi dòng trong file PTS tương ứng với một điểm trong không gian 3D, cung cấp thông tin về tọa độ X, Y, Z và có thể thêm một số thuộc tính khác như cường độ hoặc màu sắc.

Ưu điểm lớn nhất của PTS là tính đơn giản và dễ dàng trong việc truy cập và chỉnh sửa, điều này rất hữu ích cho các nhà nghiên cứu hoặc lập trình viên muốn thao tác trực tiếp với dữ liệu point cloud. Tuy nhiên, điều này cũng đồng nghĩa với việc PTS không hỗ trợ nhiều tính năng tiên tiến như các định dạng nhị phân khác, dẫn đến việc hiệu suất xử lý sẽ thấp hơn. Khi làm việc với khối lượng dữ liệu lớn, kích thước file văn bản sẽ nhanh chóng trở thành một vấn đề nghiêm trọng, gây khó khăn trong việc tải lên và xử lý.

Trong bối cảnh hiện tại, mặc dù PTS có vai trò nhất định trong giáo dục và thử nghiệm, thì nó không phải là lựa chọn hàng đầu cho các ứng dụng thương mại. Nhiều tổ chức và chuyên gia thường thiên về sử dụng các định dạng mạnh mẽ hơn, có khả năng lưu trữ nhiều thông tin và hỗ trợ cho quy trình xử lý tự động hơn.

Định dạng XYZ – Tương lai với khả năng cơ bản

Định dạng XYZ là một trong những định dạng cơ bản và phổ biến nhất trong lĩnh vực dữ liệu point cloud. Nó lưu trữ thông tin về tọa độ 3D của mỗi điểm dưới dạng ba cột số, mỗi cột tương ứng với tọa độ X, Y và Z. Mặc dù đây là một định dạng đơn giản và dễ hiểu, nhưng nó có thể trở nên hạn chế khi cần lưu trữ thêm các thuộc tính khác như màu sắc hay cường độ.

Lợi thế lớn nhất của XYZ chính là sự đơn giản và dễ dàng sử dụng. Người dùng có thể dễ dàng nhập và xuất dữ liệu từ các phần mềm GIS hoặc CAD mà không gặp phải rào cản kỹ thuật. Tuy nhiên, do không thể lưu trữ được các thuộc tính bổ sung, XYZ thường không phù hợp cho các ứng dụng yêu cầu thông tin phong phú hơn, như phân tích hình học chi tiết hoặc mô hình hóa 3D nâng cao.

Trong bối cảnh công nghiệp hiện nay, mặc dù XYZ có thể được coi là một lựa chọn tốt cho các ứng dụng cơ bản, nhưng việc chuyển sang các định dạng phong phú hơn như LAS, LAZ, hay E57 sẽ mang lại lợi ích to lớn hơn về mặt thông tin và khả năng xử lý. Do đó, tùy thuộc vào nhu cầu cụ thể của dự án, việc lựa chọn định dạng sẽ phải cân nhắc kỹ lưỡng.

Định dạng PLY – Lưu trữ tinh vi cho mô hình đa giác

PLY (Polygon File Format or Stanford Triangle Format) là một định dạng được thiết kế chủ yếu cho lưu trữ dữ liệu point cloud 3D cùng với thông tin về mô hình đa giác. Với khả năng lưu trữ cả tọa độ, màu sắc, và cấu trúc đa giác, PLY trở thành lựa chọn phổ biến trong lĩnh vực đồ họa máy tính và mô hình hóa 3D. Thực tế, PLY cho phép người dùng lưu trữ dữ liệu phong phú hơn so với các định dạng như XYZ hoặc PTS.

Một trong những ưu điểm nổi bật của PLY là khả năng lưu trữ thông tin chi tiết về bề mặt và kết cấu của các đối tượng 3D. Điều này không chỉ hữu ích cho các ứng dụng thiết kế mà còn trong việc phát triển game hoặc ứng dụng AR/VR. PLY hỗ trợ cả hai kiểu lưu trữ: ở dạng nhị phân và dạng văn bản, giúp người dùng có thể chọn lựa phương thức phù hợp với nhu cầu của mình.

Mặc dù PLY mạnh mẽ trong việc lưu trữ dữ liệu đa giác, nhưng nó cũng có những hạn chế. Việc xử lý các file PLY lớn có thể tiêu tốn nhiều tài nguyên hệ thống và thời gian. Hơn nữa, không phải tất cả các phần mềm đều hỗ trợ định dạng này một cách hoàn hảo, điều này có thể gây ra vấn đề trong việc trao đổi dữ liệu giữa các nền tảng. Chính vì vậy, khi quyết định sử dụng PLY, người dùng cần xem xét cẩn thận về môi trường làm việc và ứng dụng dự kiến.

Kết luận

Trong bối cảnh công nghệ ngày càng phát triển, việc lựa chọn định dạng phù hợp cho dữ liệu point cloud không chỉ ảnh hưởng đến hiệu quả công việc mà còn quyết định chất lượng và tính chính xác của các dự án. Các định dạng như LAS/LAZ, E57, RCS/RCP, PTS, XYZ và PLY đều có những ưu điểm và hạn chế riêng, từ tính dễ sử dụng cho đến khả năng lưu trữ thông tin phong phú. Đối với các dự án đòi hỏi độ chính xác cao và thông tin chi tiết, LAS/LAZ và E57 thường là những lựa chọn ưu việt. Ngược lại, nếu bạn cần một định dạng đơn giản và dễ sử dụng, XYZ hoặc PTS có thể là lựa chọn hợp lý.

Để tận dụng tối đa các khả năng của dữ liệu point cloud, người dùng không chỉ cần hiểu rõ về các định dạng mà còn phải biết cách áp dụng chúng trong từng ngữ cảnh cụ thể. Việc lựa chọn định dạng phù hợp theo nhu cầu dự án và phần mềm là điều cực kỳ quan trọng để đảm bảo quy trình làm việc diễn ra suôn sẻ. Thông qua việc tìm hiểu sâu hơn về các dịch vụ liên quan đến point cloud, bạn có thể tối ưu hóa quy trình làm việc và đạt được kết quả tốt nhất cho dự án của mình.
