Cách chuẩn bị hiện trường trước khi quét 3D Laser để có Point Cloud sạch

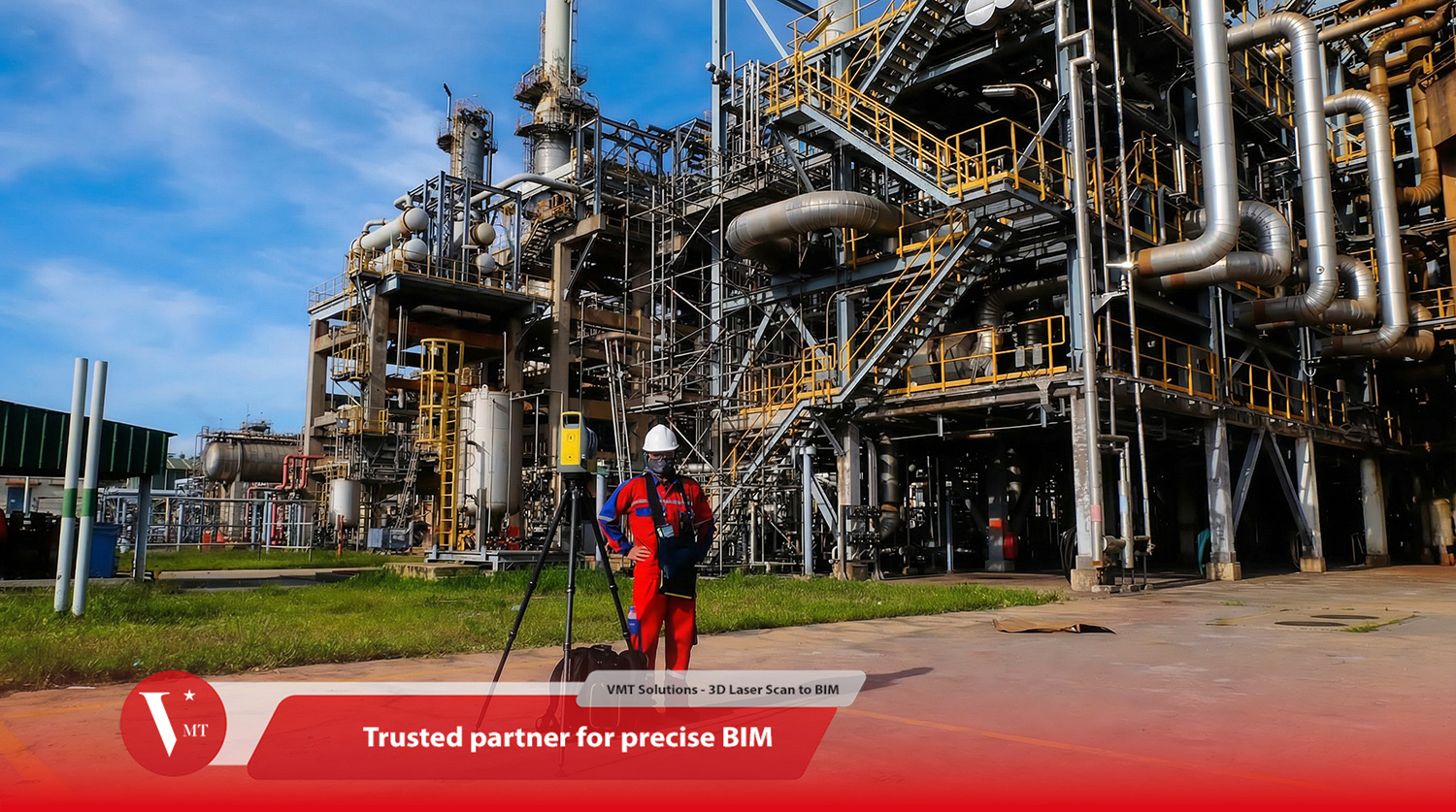

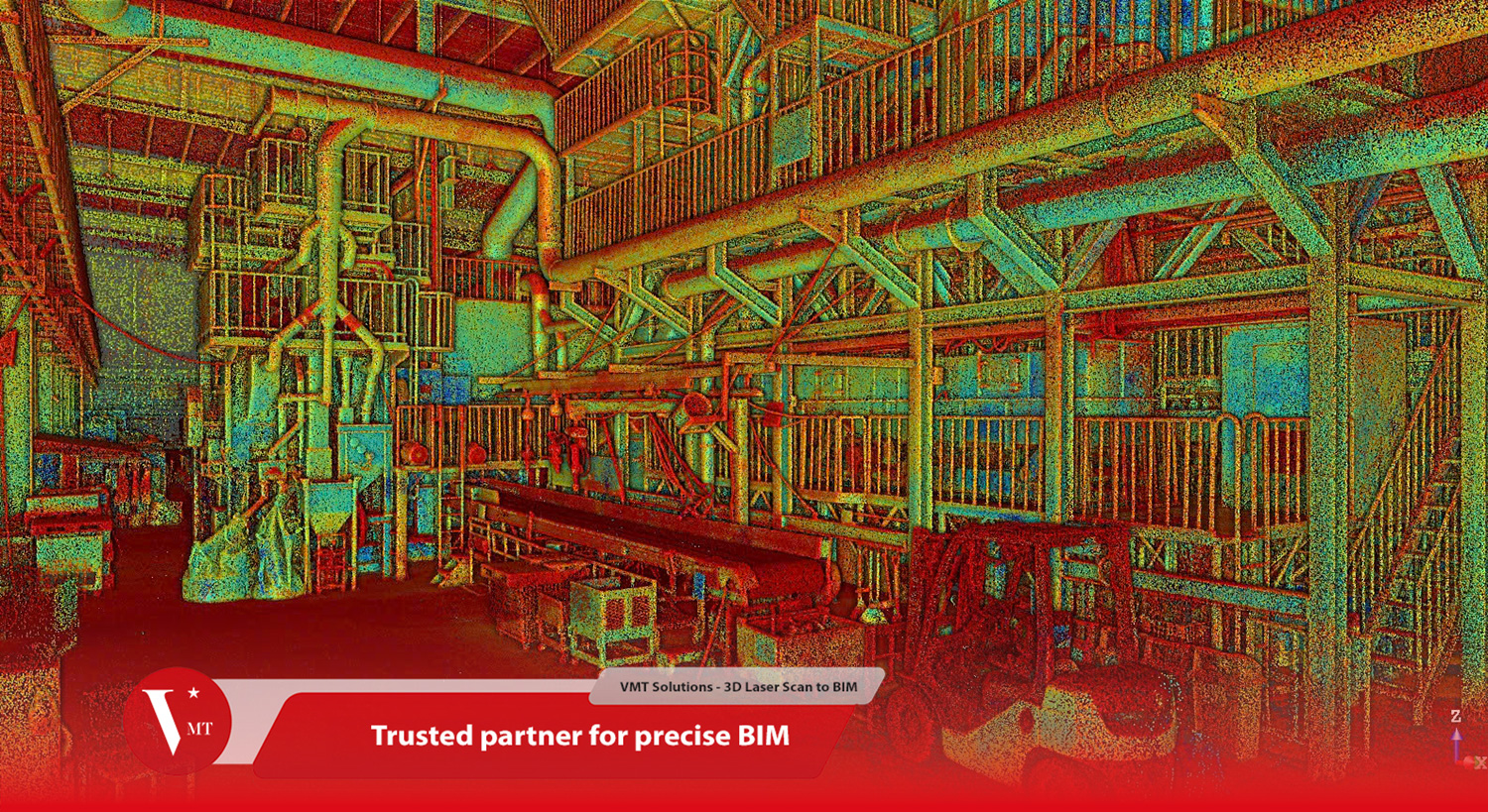

Dịch vụ Quét 3D Laser đã thay đổi cách các đội dự án ghi nhận và lập hồ sơ hiện trạng công trình. Chỉ trong vài giờ, một đội ngũ giàu kinh nghiệm có thể thu thập hàng triệu điểm dữ liệu chính xác và cung cấp một point cloud có độ chính xác cao — nền tảng cho các quy trình BIM, CAD và Digital Twin.

Nhưng đây là điều nhiều chủ sở hữu và quản lý hiện trường thường bỏ qua:

Chất lượng point cloud phụ thuộc nhiều vào việc chuẩn bị hiện trường cũng như chính thiết bị quét.

Ngay cả với phần cứng tiên tiến, một hiện trường chuẩn bị kém có thể dẫn đến occlusions (thiếu dữ liệu), ghosting (vật thể chuyển động bị ghi nhận thành mờ/nhiễu), và tình trạng bừa bộn không cần thiết — khiến giai đoạn dựng mô hình phía sau trở nên khó hơn, tốn thời gian hơn và chi phí cao hơn.

Nếu nhà cung cấp dịch vụ quét của bạn sắp đến hiện trường, hãy dùng checklist dưới đây để đảm bảo buổi quét diễn ra trơn tru, hiệu quả và cho chất lượng dữ liệu cao.

Checklist nhanh (Trước khi đội quét đến hiện trường)

• Dọn dẹp vật cản tạm thời và loại bỏ các che khuất tầm nhìn
• Chuẩn bị chìa khóa, thẻ ra vào và các phê duyệt an ninh
• Hạn chế người qua lại để tránh ghosting
• Bật đèn đầy đủ (đặc biệt khi cần point cloud màu/RGB)
• Giảm rung động và đảm bảo vị trí đặt máy quét ổn định

1) Dọn dẹp vật cản tạm thời – “kẻ thù số 1” của một bản quét sạch

Máy quét laser hoạt động dựa trên tầm nhìn trực tiếp (line of sight). Nếu máy quét không “nhìn thấy” một bề mặt, nó không thể đo được bề mặt đó. Các cấu kiện cố định thì không sao — nhưng đồ đạc tạm thời sẽ tạo ra các che khuất và “điểm mù” không cần thiết.

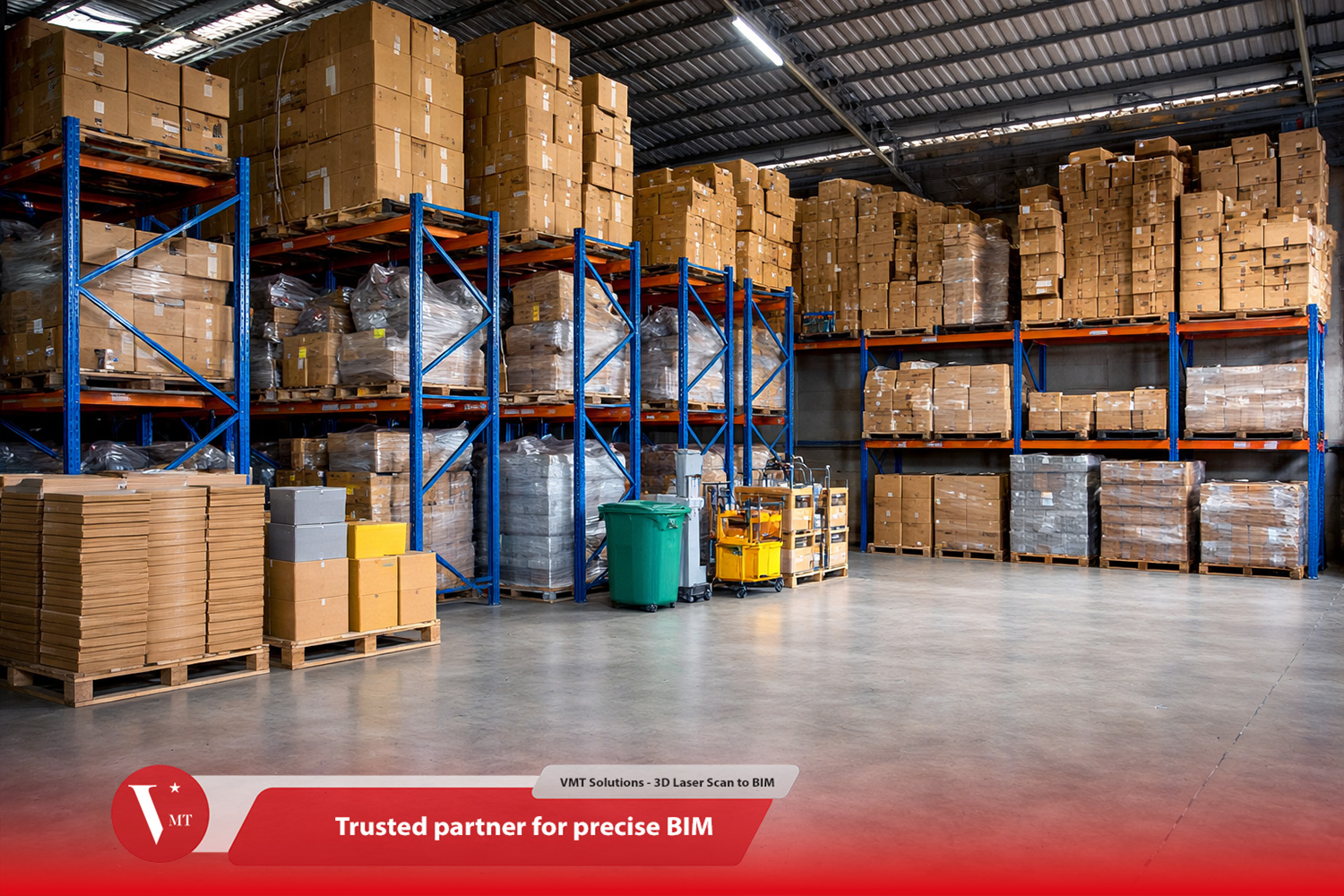

Hãy dọn các hạng mục sau trước khi quét:

• Vật tư xây dựng, pallet và các chồng ván/plywood
• Thùng lưu trữ tạm, dụng cụ và thiết bị di động
• Xe đỗ gần mặt đứng công trình hoặc các lối ra vào
• Cây cối/vegetation mọc um tùm che khuất tường bên ngoài

Vì sao điều này quan trọng: Dọn vật cản giúp giảm occlusions và hạn chế việc phải “đoán” trong quá trình dựng mô hình BIM/CAD. Point cloud thu được sẽ rõ ràng hơn, sạch hơn và đầy đủ hơn.

2) Chuẩn bị chìa khóa, quyền truy cập và các quy trình an ninh

Đội quét sẽ di chuyển theo quy trình, lần lượt từ khu vực này sang khu vực khác. Bất kỳ sự chậm trễ nào — đặc biệt là do cửa khóa — đều làm gián đoạn workflow và có thể kéo dài thời gian quét.

Trước khi đội quét đến, hãy đảm bảo:

• Tất cả chìa khóa, thẻ từ và thẻ ra vào đều sẵn sàng
• Các phòng cơ điện, phòng điện, phòng server và kho lưu trữ có thể tiếp cận
• Các khu vực hạn chế đã được phê duyệt cho phép vào
• Đã hoàn tất hướng dẫn an toàn và các yêu cầu đào tạo cần thiết từ trước

Việc chuẩn bị này giúp loại bỏ thời gian chờ và giữ đúng tiến độ quét.

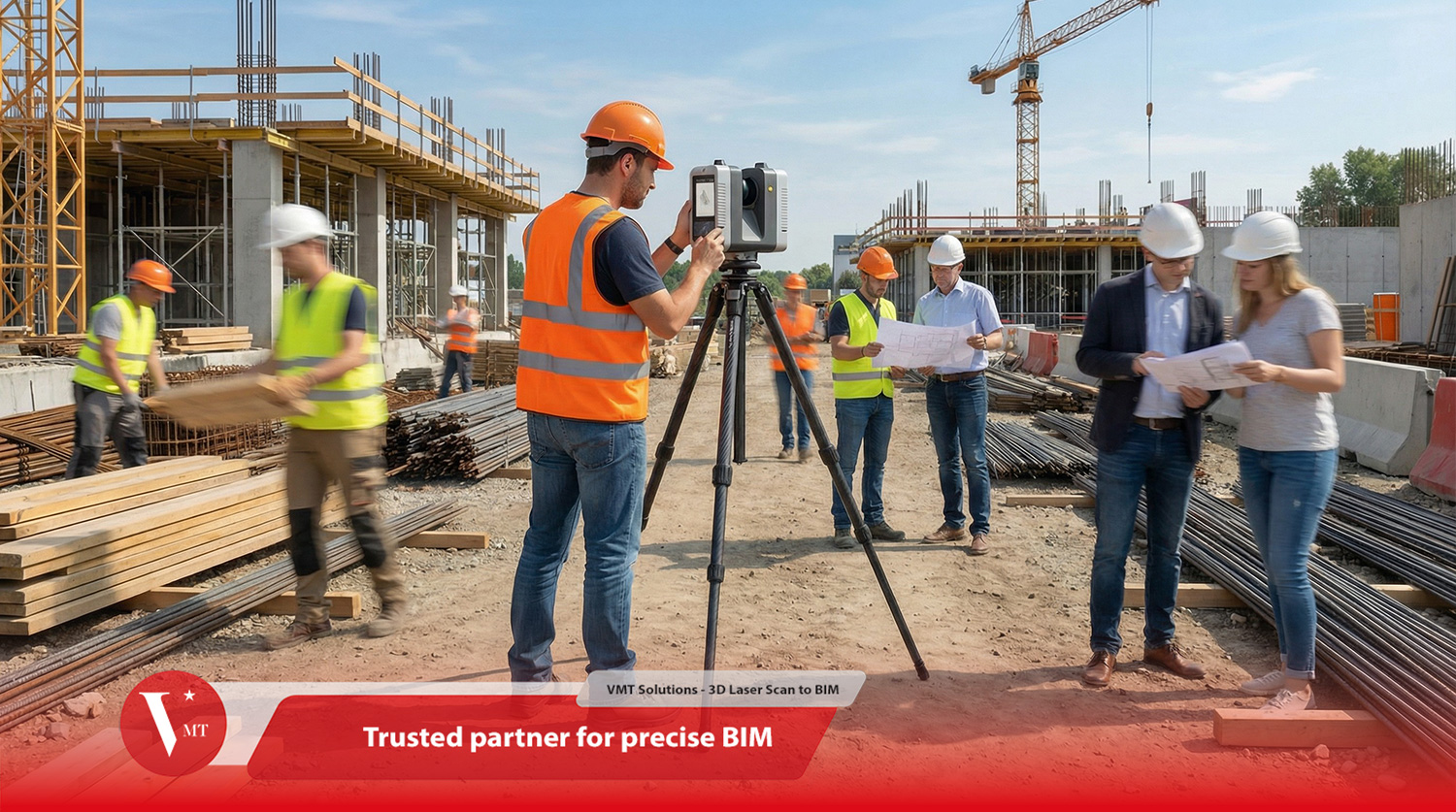

3) Hạn chế người qua lại – ngăn “ghosting” trong dữ liệu quét

Máy quét laser ghi nhận mọi thứ trong khung cảnh — bao gồm cả người đang di chuyển. Chuyển động thường xuất hiện dưới dạng bóng mờ hoặc nhiễu, thường được gọi là ghosting.

Thực hành khuyến nghị:

• Nếu có thể, sắp xếp quét vào ngoài giờ hoặc cuối tuần
• Đề nghị nhân sự tránh đi lại gần máy quét khi máy đang chạy
• Nếu cần, tạm dừng di chuyển trong 2–4 phút cho mỗi vị trí đặt máy

Khung cảnh sạch = point cloud sạch = dựng mô hình nhanh hơn.

4) Đảm bảo đủ ánh sáng cho point cloud màu (RGB)

Máy quét laser không cần ánh sáng để thu hình học — nhưng point cloud màu (RGB) thì có. Nếu bạn cần dữ liệu màu cho mục đích trực quan hóa, hồ sơ tài sản hoặc trình bày với các bên liên quan, ánh sáng là yếu tố then chốt.

Nếu bạn cần quét RGB/màu:

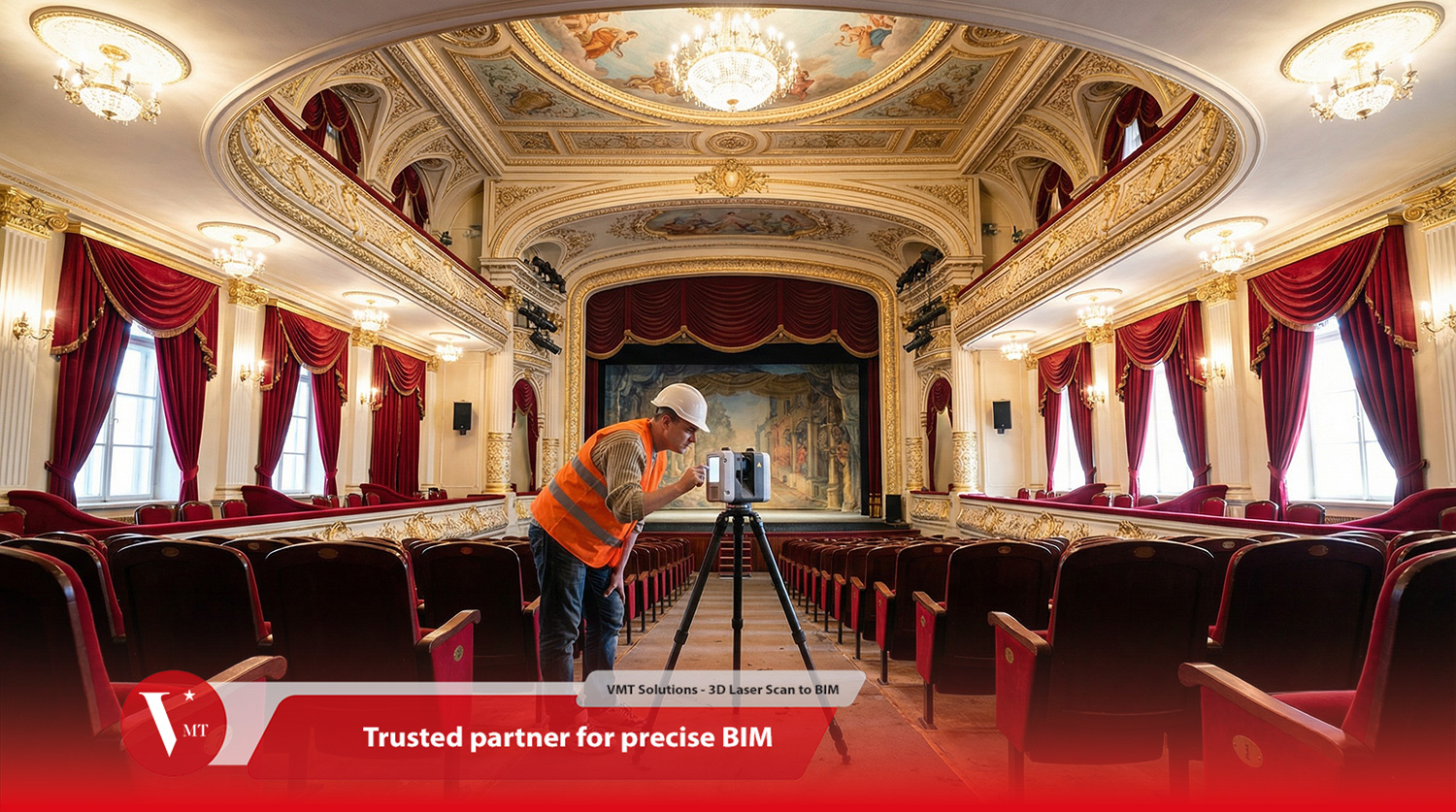

• Bật toàn bộ hệ thống chiếu sáng trong nhà
• Mở rèm hoặc cửa chớp (khi phù hợp)
• Thông báo cho đội quét nếu công trình không có điện
• Bố trí đèn tạm nếu cần

Ánh sáng tốt giúp màu sắc đồng đều hơn và tạo texture sắc nét, chân thực hơn.

5) Giảm rung động và sự không ổn định tại hiện trường

Quét laser hoạt động với độ chính xác đến từng milimet. Rung động có thể ảnh hưởng đến độ ổn định và chất lượng dữ liệu — đặc biệt ở khu vực có máy móc nặng hoặc đang thi công.

Trước khi quét:

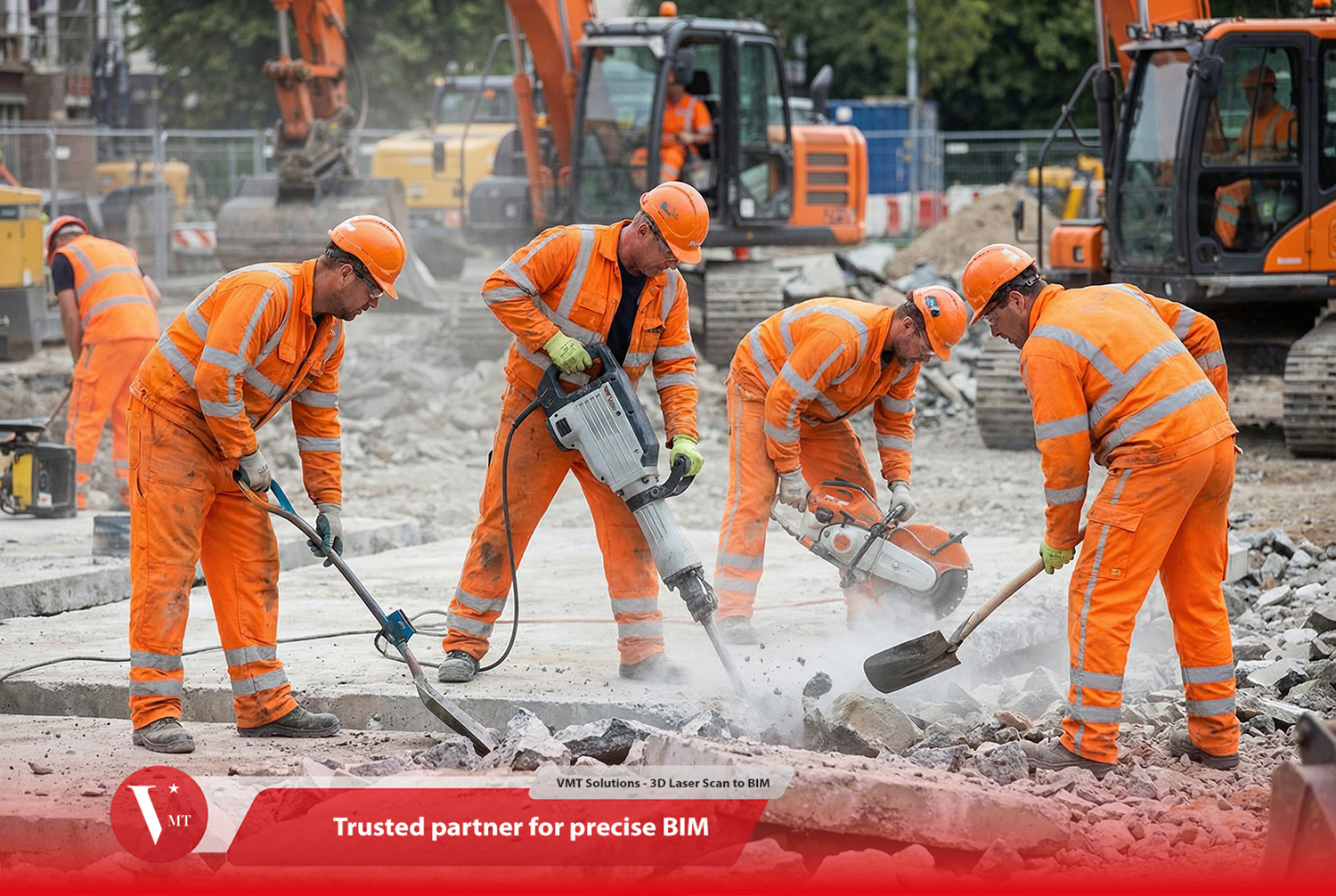

• Tạm dừng các thiết bị gần đó (máy khoan búa, xe nâng, máy đục bê tông) nếu có thể
• Tránh đặt tripod trên sàn không ổn định hoặc các tấm grating/kim loại dạng lưới
• Thông báo cho đội quét về chu kỳ hoạt động của máy móc nặng và các nguồn rung

Vị trí đặt máy ổn định giúp tăng độ chính xác và hỗ trợ quá trình đăng ký/ghép điểm (registration) tin cậy hơn — đặc biệt với các dự án công nghiệp và kết cấu.

Kết luận

Một hiện trường được chuẩn bị tốt sẽ giúp Dịch vụ Quét 3D Laser diễn ra nhanh hơn, chính xác hơn và tiết kiệm chi phí hơn. Chỉ cần đầu tư một chút thời gian trước buổi quét, bạn sẽ cải thiện đáng kể chất lượng point cloud và đảm bảo các bước triển khai phía sau trong Revit, Archicad và các nền tảng CAD/BIM khác trơn tru hơn.

Nếu bạn cần hồ sơ hiện trạng (as-built) độ chính xác cao hoặc đang lên kế hoạch cải tạo, mở rộng hay kiểm tra/đánh giá công trình, chúng tôi sẵn sàng hỗ trợ.
