3Dスキャンでよくあるエラー – 原因・影響・防止策

テクノロジー 3Dレーザースキャン (3D Laser Scanning) は、建設、建築、文化財保存、産業分野において欠かせないツールとなっています。数百万のデータポイントを短時間で正確に記録できるため、3Dスキャンは調査時間の短縮、精度の向上、設計支援、施工検査など多くの利点をもたらします。

しかし、正しい技術と手順で実施しないと、3Dスキャンの過程で重大なエラーが発生し、プロジェクト全体の結果に影響を及ぼす可能性があります。本記事では VMT SOLUTIONS が 3Dスキャンでよくあるエラー、その原因、影響、そして防止策を分析し、この最新技術の効果を最大化する方法をご紹介します。

3Dスキャンプロセスの概要

よくあるエラーを理解する前に、完全な3Dスキャンプロセスにおける主要なステップを把握しておく必要があります。

1. 現場調査: 機器設置位置、照明環境、障害物などを評価。
2. 機器の設置と調整: 高さ、方位を調整し、最適な視野を確保。
3. 実際のスキャン: 複数のスキャンステーションからデータを取得。
4. レジストレーション (Registration): 複数のスキャンデータを統合して一つのデータセットにまとめる。

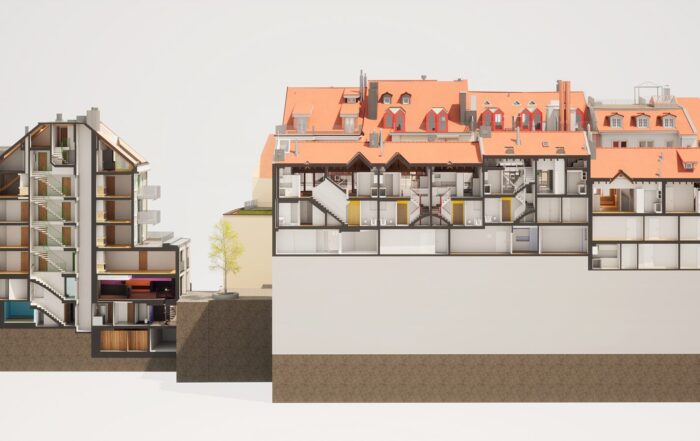

5. ポイントクラウド処理: ノイズ除去、レイヤー分け、3DモデルやAs-Built図面を作成。
6. 検証とデータ引き渡し: 出力が技術要件とソフトウェアに適合していることを確認。

このプロセスのいずれかの段階で、適切に管理されないとエラーが発生する可能性があります。

3Dスキャンでよくあるエラー

1. 現場準備のミス

❌ スキャン前に現場を調査しない

事前に現場を調査しないと、機器が遮蔽された場所に設置されたり、重要なエリアを見落としたり、反射光、ガラス面、水面などのノイズ要因を想定できません。

❌ 予備プランの不足

複雑な環境（施工中の建物、地下空間など）では、バッテリー、メモリーカード、三脚、補助機材などを十分に準備しないと、スキャンが中断または不完全になります。

2. スキャナー設置とキャリブレーションのミス

❌ 機器の設置位置や角度が不適切

よくあるエラーの一つは スキャンステーションが空間を十分にカバーしていない、または対象物に近すぎてデータを欠落させることです。設置角度が不適切だと幾何学的な誤差も発生します。

❌ 機器のキャリブレーション不足

レーザースキャナーは定期的に精度を確認する必要があります。キャリブレーションがずれた機器や不均一なセンサーを使用すると、データに深刻な影響を及ぼします。

3. スキャン実施時のミス

❌ カバー範囲不足、データ欠落

スキャンステーション間のカバー範囲を確認しないと、天井の角、柱、遮蔽物の裏などに データ欠落 (missing data) が発生します。

❌ スキャン中の動作によるノイズ

人の移動、車両、光の変化などが誤ったデータ点、いわゆる ノイズポイント を生成します。処理を行わないと、モデル化が難しくなります。

❌ 技術パラメータの設定ミス

例えば 解像度、点間距離、スキャン周波数 がプロジェクトに適合しないと、過剰または不足データが発生し、処理が遅延します。

4. データレジストレーション時のミス

❌ コントロールポイント不足

レジストレーションは複数のスキャンデータを統合する工程です。十分なターゲットや共通特徴がないと、データがずれたり統合できません。

❌ スキャン間の誤差を確認しない

レジストレーション後の誤差チェック を省略すると、データが傾いたり、歪んだりし、モデル全体に誤差が生じます。

5. ポイントクラウド処理のミス

❌ ノイズ除去とデータ最適化不足

生のポイントクラウドは非常に大容量（数億点）です。ノイズ除去や密度調整を行わないと、モデル化やBIMソフトへの取り込みが困難になります。

❌ ポイントクラウドからのモデル化の誤り

自動モデリングソフトは、曲面や傾斜、特殊構造の認識に制限があります。AIに過度に依存して確認を怠ると、図面に誤りが生じます。

6. 検証とデータ引き渡し時のミス

❌ モデルの標準検証を行わない

最終データは誤差、ファイル形式、座標系、メタデータを確認する必要があります。検証を省略すると、設計ソフトやBIMとの統合が困難になります。

❌ 顧客要件に合わないデータ引き渡し

顧客は .e57、.rcs、.ifc、.rvt、.dwg など異なる形式を要求する場合があります。形式が不正確または不足していると修正が必要になり、納期に影響します。

3Dスキャンのエラーがもたらす影響

エラーを発見・処理しないと、以下のような深刻な結果を招きます。

• 設計ミス: 誤ったBIMモデルや現況図面は、設計・製作・施工に連鎖的な誤りを引き起こします。
• 追加コストの発生: 再スキャンや再モデリングは多大な時間とコストを要します。
• プロジェクト遅延: 誤ったデータ引き渡しは設計者や施工者全体のスケジュールに影響します。
• 専門的信頼の低下: 技術的なミスは特に大規模プロジェクトで顧客の信頼を損ないます。

3Dスキャンのエラーを防ぐ方法

3Dスキャンデータの品質と信頼性を確保するために、次の原則を守る必要があります。

✅ スキャン前の十分な準備

• 詳細な現場調査、スキャンステーション配置図の作成。
• 機器、バッテリー、メモリーカードの予備やトラブル対応策を準備。

✅ 機器の確認とキャリブレーション

• 各プロジェクト前にレーザー、センサー、コントローラーを確認。
• テストスキャンを実施して品質を評価。

✅ 厳密なプロセス管理

• 標準6ステッププロセスを遵守（第II部参照）。
• 命名規則、座標、メタデータを事前に設定。

✅ クロスチェックと検収

• 専用ソフトでモデルを検証。
• 技術者とQAによる相互確認で品質を管理。
