BIM-Modell mit der Punktwolke prüfen: 14 Abweichungen und was sie für Ihr Projekt bedeuten

Ein 3D-Modell, das vollständig aussieht, ist nicht automatisch ein verlässliches Modell. Kürzlich hat uns ein Auftraggeber ein bestehendes 3D-Modell eines mehrgeschossigen Gebäudes zusammen mit der zugehörigen Punktwolke übergeben. Das Modell wurde nicht von VMTS erstellt. Bevor wir das Projekt übernehmen, haben wir getan, was wir mit jedem eingehenden Datensatz tun: Modell und Punktwolke überlagert und Schnitt für Schnitt verglichen.

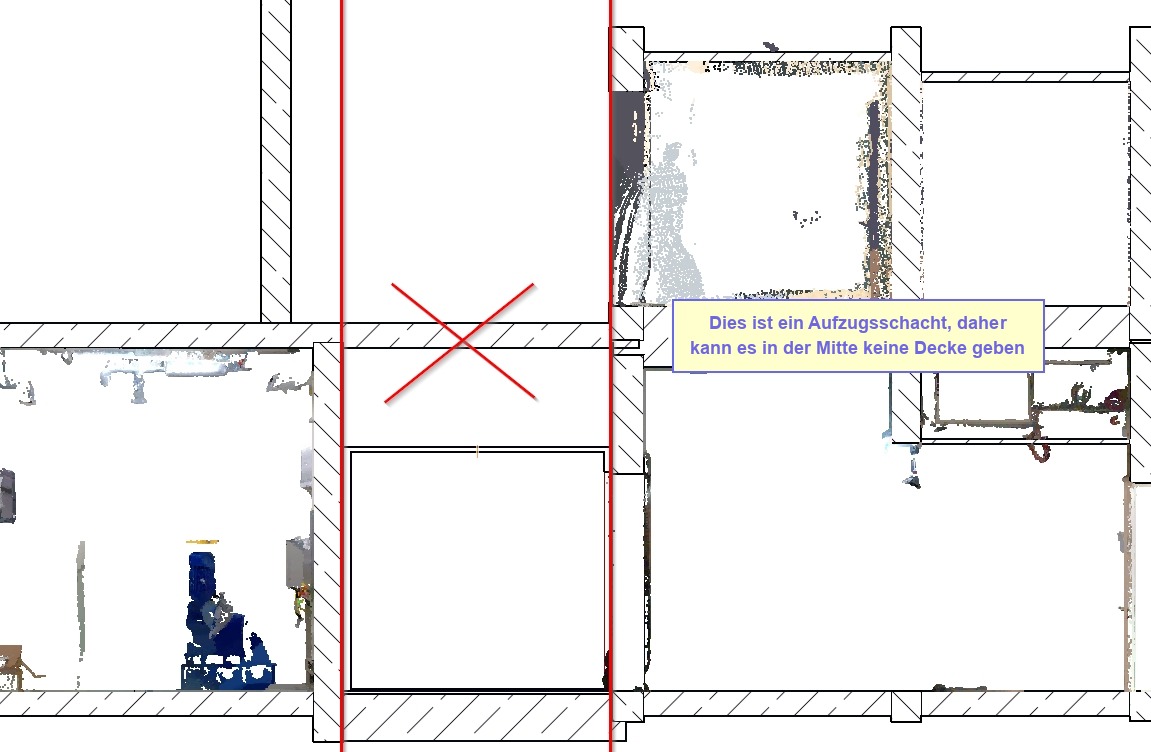

Das Ergebnis: 14 dokumentierte Abweichungen, davon 8 kritisch, mit Höhendifferenzen bis ca. 36 cm und einer Geschossdecke im Aufzugsschacht. Dieser Beitrag zeigt, was wir gefunden haben, warum solche Fehler teuer werden und wie Sie ein BIM-Modell mit der Punktwolke prüfen, bevor Sie darauf aufbauen.

Was ist ein Abgleich von BIM-Modell und Punktwolke?

Beim Abgleich von BIM-Modell und Punktwolke wird ein bestehendes BIM- oder 3D-Modell mit der registrierten Punktwolke des Gebäudes überlagert. Grundrisse und Schnitte werden geschossweise verglichen, und der Abstand zwischen Modellgeometrie und gescannten Oberflächen wird gemessen. Die Prüfung zeigt, ob ein Modell als Planungsgrundlage geeignet ist oder über die vereinbarte Toleranz hinaus abweicht.

Was wir gefunden haben: 14 Abweichungen in einem Modell

Wir haben das Modell in Schnitten und Grundrissen an ausgewählten Stellen über mehrere Geschosse geprüft. Die dokumentierten Punkte sind eine Stichprobe, keine vollständige Prüfung. Aufgrund der Häufung ist davon auszugehen, dass auch in nicht geprüften Bereichen Abweichungen vorhanden sind. Die Befunde lassen sich in fünf Gruppen einteilen:

Warum das keine Frage der Toleranz ist

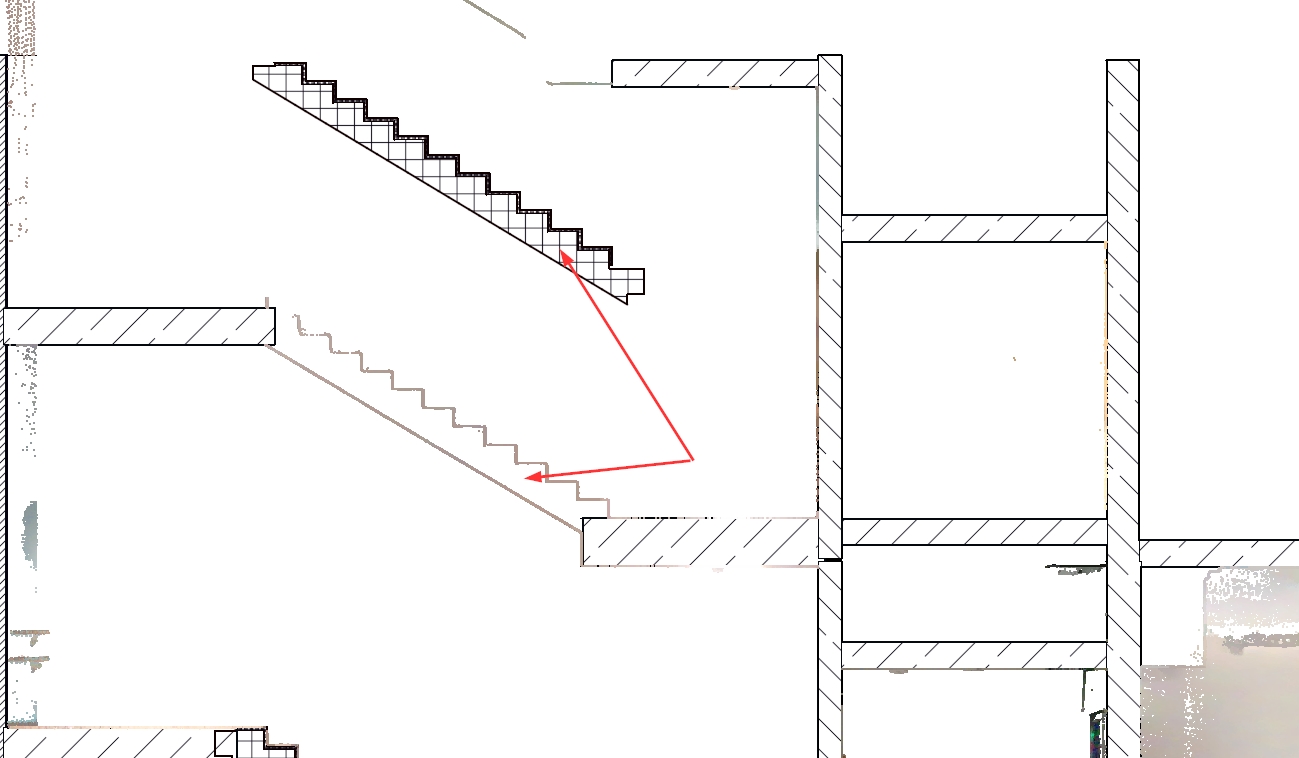

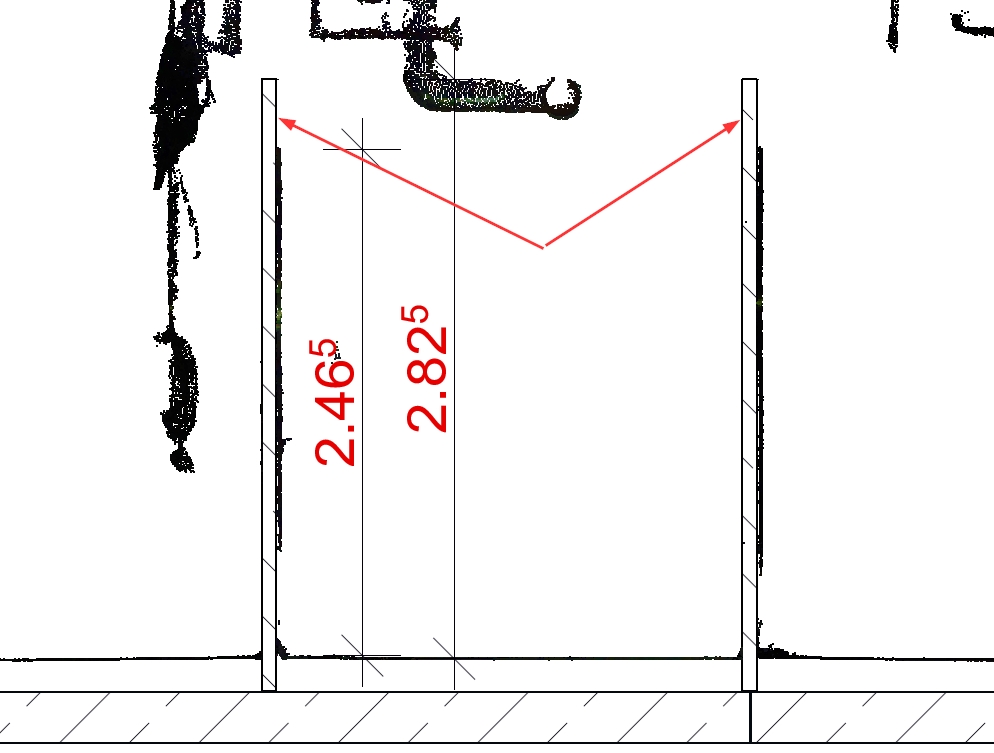

Jedes Scan-to-BIM-Modell hat eine Toleranz. Je nach vereinbartem Detaillierungsgrad sind kleine Abweichungen zwischen Modell und Punktwolke normal und werden dokumentiert. Die Fehler in diesem Modell sind anderer Art: Eine Treppe, die eine halbe Geschosshöhe neben ihrer tatsächlichen Lage liegt, 36 cm Unterschied in der Wandhöhe oder eine Decke im Aufzugsschacht lassen sich nicht mit Modelliertoleranz erklären.

Sie deuten auf ein Modell hin, das ohne systematischen Abgleich mit den Scandaten entstanden ist, oder auf Basis von Annahmen und Altplänen statt Messdaten. Genau darin liegt das Risiko: Ein Modell kann in 3D sauber aussehen und trotzdem in seiner Grundstruktur falsch sein.

Was es kostet, mit einem solchen Modell zu planen

• Mengen und Ausschreibung: Wandflächen, Fußbodenaufbauten und Volumen stimmen nicht, das führt direkt zu falschen Leistungsverzeichnissen und späteren Nachträgen.
• Planung und Genehmigung: falsche lichte Höhen, Durchgangshöhen und Treppengeometrien betreffen Fluchtwege, Barrierefreiheit und Bauantragsunterlagen.
• TGA-Koordination: fehlende Abhangdecken und falsche Deckenhohlräume machen die Kollisionsprüfung wertlos.
• Baustelle: Fehler, die erst auf der Baustelle auffallen, verursachen Umplanung, Verzögerung und Mehrkosten, zum teuersten Zeitpunkt im Projekt.

So prüfen Sie ein BIM-Modell mit der Punktwolke: 6 Schritte

1. Modell und registrierte Punktwolke im selben Koordinatensystem laden und die Lage an festen Referenzpunkten kontrollieren.
2. Horizontal- und Vertikalschnitte in jedem Geschoss anlegen, inklusive Treppenhäusern, Schächten und Dachbereichen.
3. Fußbodenhöhen, Deckenuntersichten und Wandhöhen gegen die Punktwolke messen und mit der vereinbarten Toleranz vergleichen.
4. Treppen, Aufzugsschächte und Öffnungen auf Lage und technische Plausibilität prüfen.

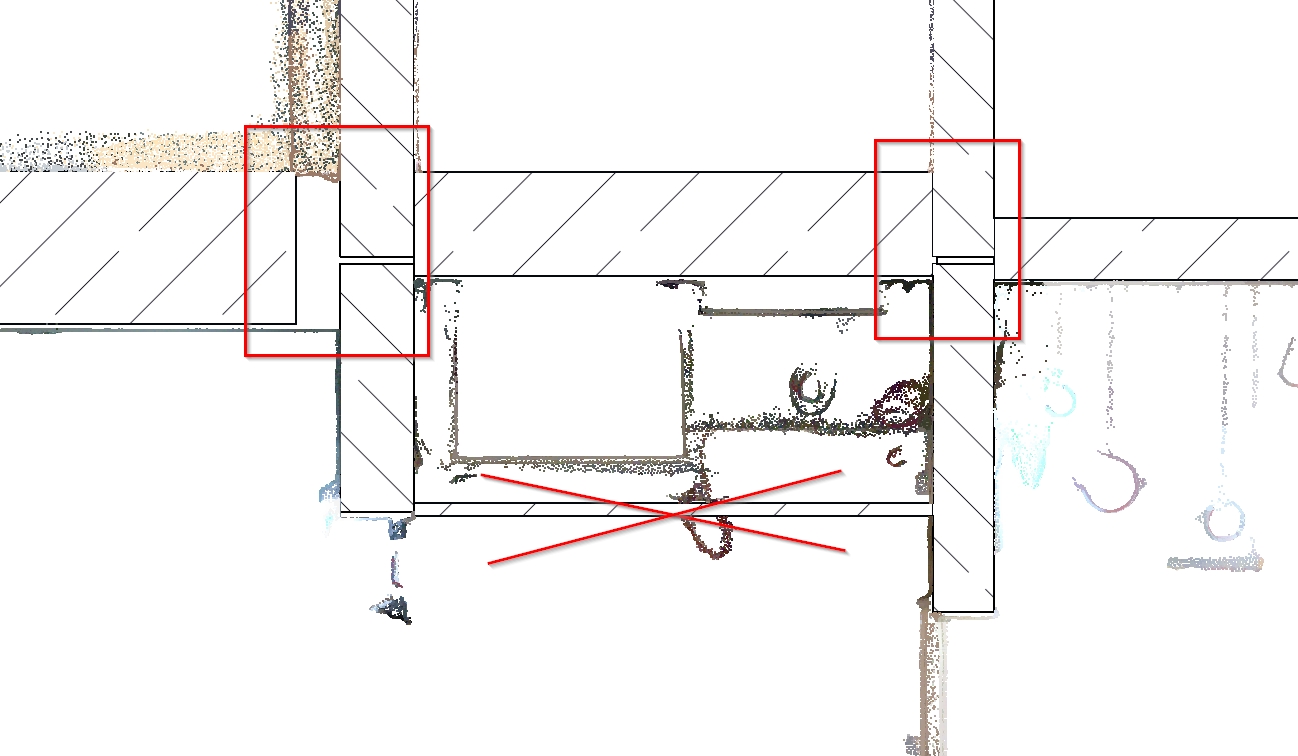

5. Bauteilanschlüsse prüfen: Wand an Decke, Wand an Unterzug, Podest an Treppe.
6. Jede Abweichung mit Ort, Bild und Messwert dokumentieren und nach Auswirkung einstufen.

Korrigieren oder neu modellieren?

Bei vereinzelten Abweichungen kann eine gezielte Korrektur sinnvoll sein. Sind die Fehler systematisch wie in diesem Fall, müsste jedes Bauteil einzeln geprüft und angepasst werden. Der Aufwand nähert sich dann einer Neumodellierung, ohne deren Qualität zu erreichen, da Fehler in Höhenlagen und Geschossbezug in viele abhängige Bauteile übertragen sind. In solchen Fällen empfehlen wir, das Modell direkt aus der Punktwolke neu zu erstellen, und begründen unsere Empfehlung schriftlich, damit Sie auf klarer Grundlage entscheiden können. Mehr dazu in unserem Beitrag Qualität vor Menge.

Wie VMTS solche Fehler verhindert

• Prüfung der Punktwolke vor der Modellierung: Registrierung, Koordinatensystem und Vollständigkeit werden von unseren Geomatikern geprüft, bevor das erste Bauteil entsteht.
• Modellierung direkt an der Punktwolke: Höhenlagen, Wandhöhen und Treppengeometrie werden aus den Messdaten abgeleitet, nicht aus Annahmen.
• Schnittkontrolle je Geschoss: Modell und Punktwolke werden systematisch gegen die je Bauteilgruppe vereinbarte Toleranz verglichen.
• Plausibilitätsprüfung: Treppen, Schächte, Aufzüge und Anschlüsse werden auf technische Logik geprüft.
• Dokumentierte Übergabe: native Datei Ihrer Plattform (Archicad, Revit, Allplan, Vectorworks), IFC und ein QC-Bericht mit den geprüften Punkten.

VMTS arbeitet seit 2014 ausschließlich im Bereich Punktwolke zu BIM, mit über 100 Mitarbeitenden für Vermessungs- und Architekturbüros, überwiegend im DACH-Raum. Unser Grundsatz: Sie scannen – wir unterstützen alle nachgelagerten Leistungen, von der Punktwolke bis zum nativen BIM-Modell. Ein Modell, das unser Büro verlässt, wurde mit der Punktwolke abgeglichen, nicht nur daneben gezeichnet.

Häufige Fragen

Woran erkenne ich, ob ein bestehendes BIM-Modell genau ist?

Überlagern Sie das Modell mit der registrierten Punktwolke und vergleichen Sie Schnitte in jedem Geschoss. Messen Sie Fußbodenhöhen, Deckenhöhen und Wandlagen und prüfen Sie diese gegen die vereinbarte Toleranz. Ohne diesen Abgleich lässt sich die Genauigkeit eines Modells nicht bestätigen.

Welche Abweichung zwischen BIM-Modell und Punktwolke ist zulässig?

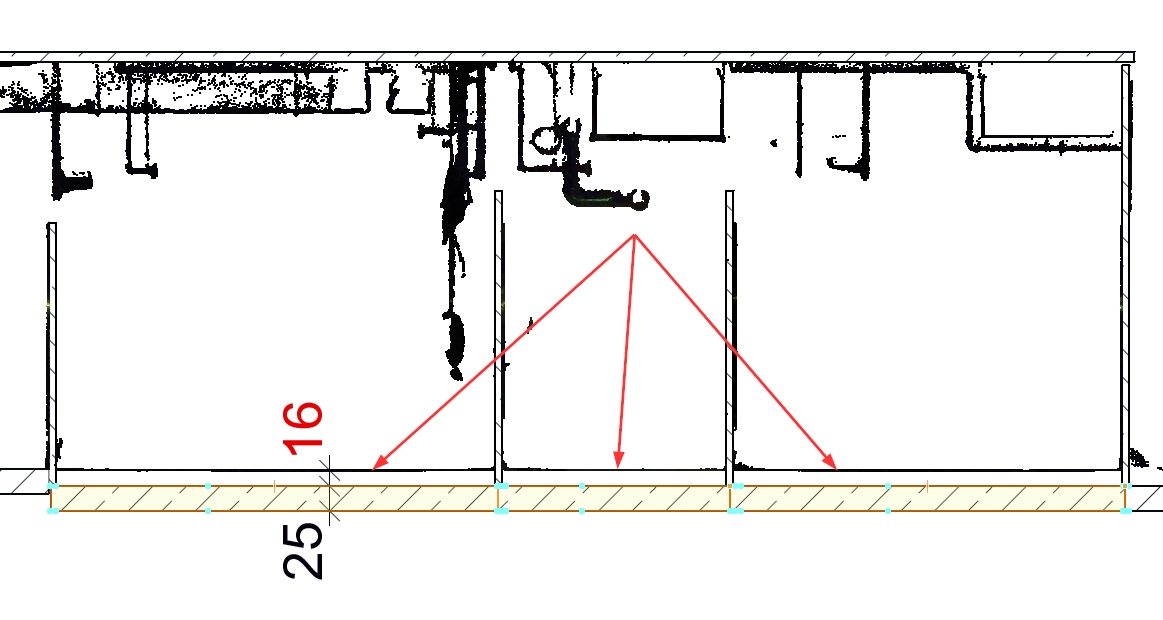

Das hängt vom Detaillierungsgrad und der Toleranz ab, die je Bauteilgruppe schriftlich vereinbart wurden. Kleine Abweichungen innerhalb dieser Toleranz sind normal. Abweichungen von 16 bis 36 cm bei Höhenlagen und Wandhöhen wie in diesem Fall liegen weit außerhalb jeder üblichen Modelliertoleranz.

Sollte ein fehlerhaftes BIM-Modell korrigiert oder neu erstellt werden?

Vereinzelte Fehler lassen sich korrigieren. Sind die Abweichungen systematisch und betreffen Höhenlagen, Treppen und Geschossbezug, ist eine Neumodellierung aus der Punktwolke meist verlässlicher und oft nicht teurer als eine vollständige Prüfung und Korrektur.

Prüft VMTS auch Modelle, die von anderen Anbietern erstellt wurden?

Ja. Senden Sie uns Modell und Punktwolke. Wir gleichen beides in Schnitten ab, dokumentieren die Abweichungen mit Bildern und Messwerten und geben Ihnen eine schriftliche Empfehlung.

Was erhalte ich von VMTS nach einem Scan-to-BIM-Projekt?

Ein natives Modell für Ihre Plattform, eine IFC-Datei und einen QC-Bericht, in dem die geprüften Punkte dokumentiert sind. Detaillierungsgrad und Toleranz werden vor Beginn der Modellierung je Bauteilgruppe vereinbart.
