3D Laserscanning in der Denkmalpflege: Was die Bestandsdokumentation historischer Bauwerke wirklich leisten muss
Am 23. Juli 2026 hat VMT Solutions Co., LTD (VMTS) an einer Fachveranstaltung zur Digitalisierung von Kultur-, Kunst- und Tourismusdaten in Ho-Chi-Minh-Stadt teilgenommen, ausgerichtet im Ton Duc Thang Museum von der Propagandakommission der Stadt, dem städtischen Rat für Literatur- und Kunstkritik sowie dem Sender HTV mit dem Filmstudio TFS. Der fachliche Kern dieses Beitrags gilt unverändert für Projekte in Deutschland, Österreich und der Schweiz.

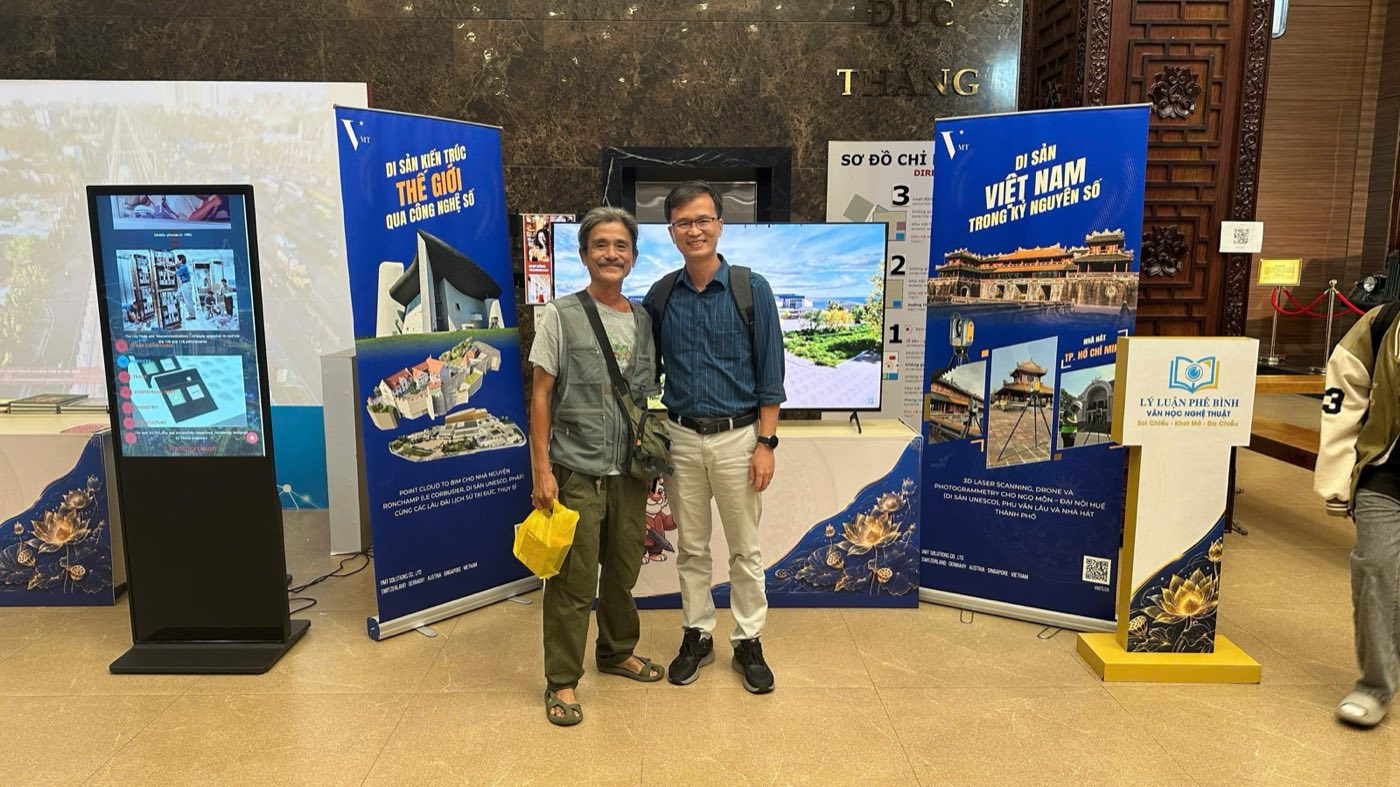

VMTS war mit einem Technologiestand und einem Fachworkshop zur Digitalisierung von Museums- und Denkmalräumen vertreten. Berichterstattung zur Veranstaltung: HTV, „Làm thế nào để ‚chạm‘ vào di sản?“ und Sài Gòn Giải Phóng, „Đưa di sản từ ‚trạng thái tĩnh‘ thành ‚tài sản phát triển'“.
TL;DR — 3 Kernpunkte
-
01
Fotografien halten das Aussehen fest, eine Punktwolke die Geometrie. Nur Letzteres lässt sich Jahre später nachmessen.
-
02
Referenzprojekte: Staatsbibliothek zu Berlin (170.000 m²), Kapelle Ronchamp (UNESCO) und Schloss Laufen in Europa; Ngo-Mon-Tor der Kaiserstadt Huế (UNESCO) und Opernhaus Ho-Chi-Minh-Stadt in Vietnam.
-
03
Grundprinzip von VMTS: Vermessungsingenieure prüfen die Punktwolke, bevor die Modellierung beginnt — anders als beim üblichen BIM-Outsourcing.
Was bedeutet Digitalisierung eines Baudenkmals?
Die Digitalisierung eines Baudenkmals bezeichnet die Erfassung des Bestands als vermessungsgenaue dreidimensionale Daten und deren Überführung in ein Modell, das über Jahrzehnte archiviert, abgefragt und weiterverwendet werden kann.
In der Denkmalpflege ist der übliche Weg heute 3D Laserscanning zur Erzeugung einer Punktwolke, ergänzt durch Drohne und Photogrammetrie für Dachflächen und nicht zugängliche Bereiche, anschließend die Modellierung eines BIM-Modells aus der Punktwolke.
Entscheidend ist der Unterschied zwischen Bild und Maß: Fotografien halten das Aussehen fest, eine Punktwolke hält die Geometrie fest. Eine sauber registrierte Punktwolke erlaubt es, Gewölbehöhen, Wandneigungen oder Querschnitte auch Jahre nach der Aufnahme nachzumessen, selbst wenn sich das Bauwerk zwischenzeitlich verändert hat.
Der Vortrag: vom Aufmaß zum nutzbaren Datenbestand

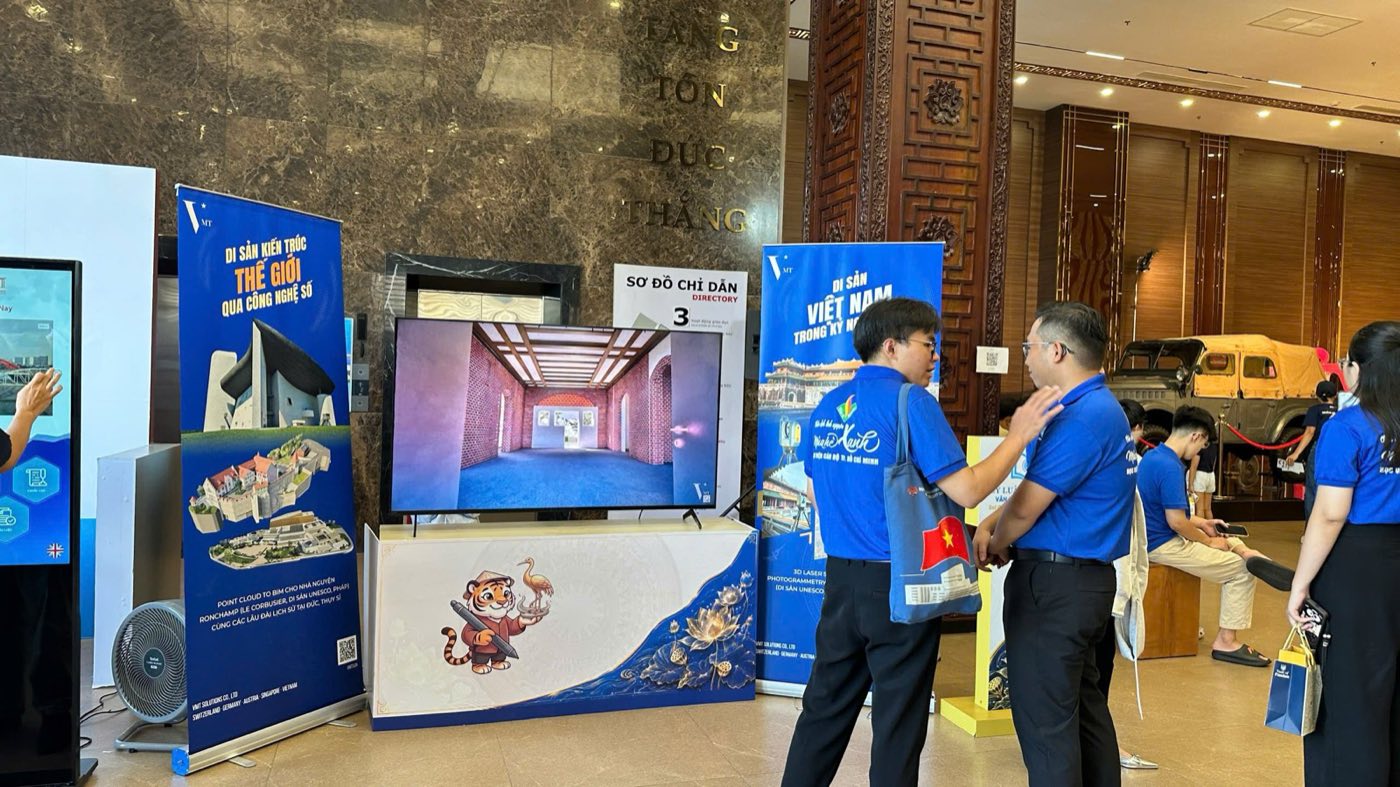

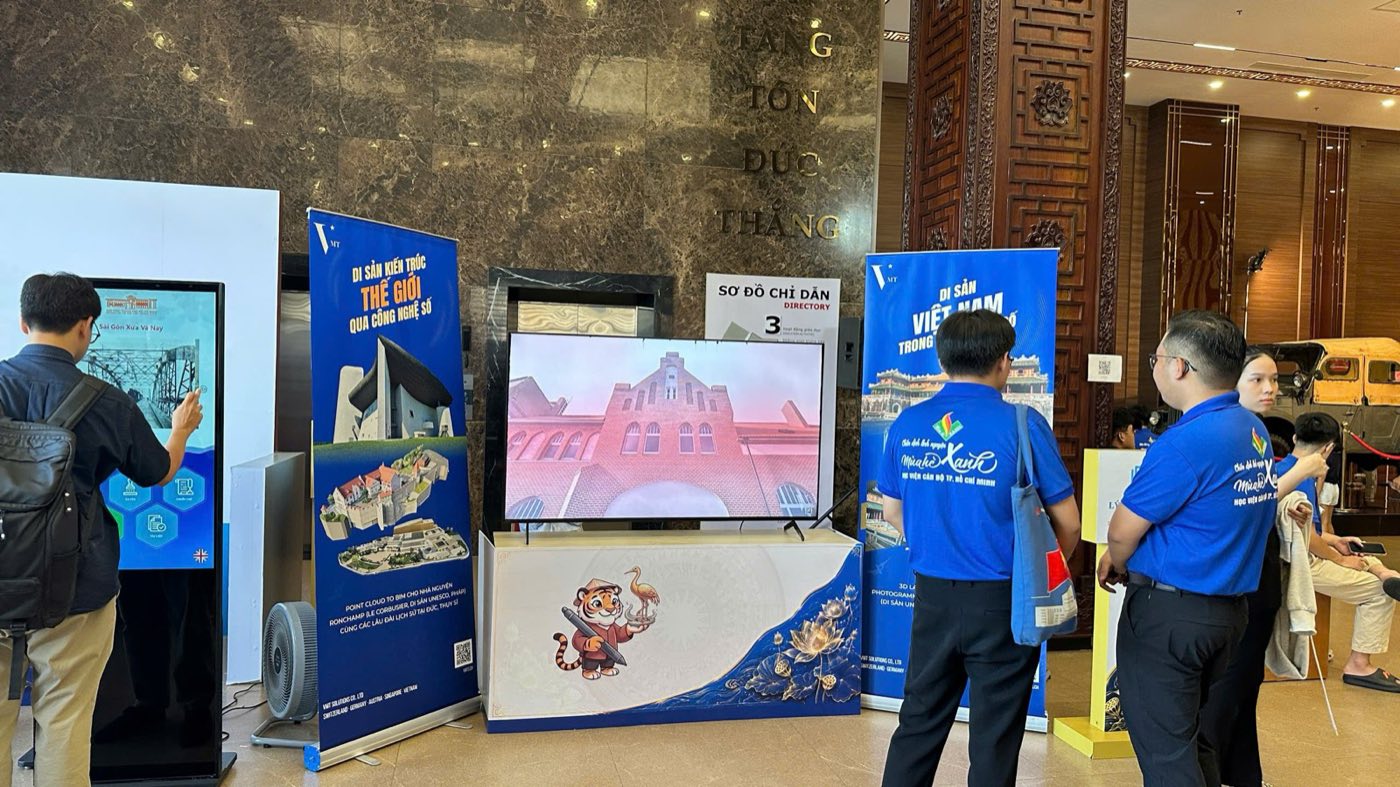

Im Workshop hat Huynh Si Nguyen den vollständigen Ablauf dargestellt, von der Vorbereitung des Aufmaßes bis zum übergebenen digitalen Produkt. Die Besucher konnten die Daten live auf einem LED-Bildschirm erkunden, Räume drehen, Objekte vergrößern und architektonische Details betrachten, die vor Ort mit bloßem Auge kaum erkennbar sind.
Die anschließende Diskussion betraf vor allem die Frage, was nach der Datenerfassung geschieht: mehrsprachige Vermittlung, QR-Verknüpfung einzelner Objekte, virtuelle Besichtigung vor der Buchung. Genau dieser Punkt wird in Digitalisierungsprojekten regelmäßig unterschätzt. Daten entfalten ihren Wert erst dann, wenn ein konkreter Verwendungszweck definiert ist.
Der Ablauf bei VMTS
Festlegung von Umfang, geforderter Genauigkeit und Detaillierungsgrad, bevor Gerät auf die Baustelle kommt.
3D Laserscanning für Innen- und Außenräume, ergänzt durch Drohne und Photogrammetrie für Dächer, Türme und Flächen, die vom Stativ aus nicht erreichbar sind.
Zusammenführung aller Standpunkte in ein einheitliches Koordinatensystem, Prüfung der Abschlussfehler, Bereinigung von Störpunkten. Dieser Schritt wird von Vermessungsingenieuren durchgeführt, nicht vom Modellierungsteam.
Aus der freigegebenen Punktwolke entsteht ein natives BIM-Modell in Archicad, Revit, Allplan oder Vectorworks, alternativ eine 2D-Bestandsdokumentation, sofern das Projekt nur Planunterlagen benötigt.
Lieferung nativer Files in der Software des Auftraggebers, zusammen mit der ursprünglichen Punktwolke zur späteren Verifizierung. Derselbe Datenbestand dient als Grundlage für virtuelle Rundgänge, VR-Inhalte und Sanierungsunterlagen.
✓ Grundsatz
Die Qualität der Punktwolke wird geprüft, bevor die Modellierung beginnt. Ein systematischer Fehler in den Eingangsdaten wandert unverändert in das Modell und wird in der Regel erst dann bemerkt, wenn eine Korrektur teuer ist.
Warum der Zeitpunkt zählt
Im Vortrag wurde auf Notre-Dame de Paris im Jahr 2019 verwiesen. Nach dem Brand stützte sich die Rekonstruktion von Dachstuhl und Vierungsturm in erheblichem Umfang auf 3D-Laserscandaten, die vor dem Ereignis erfasst worden waren. Ohne diesen Datenbestand wäre eine originalgetreue Rekonstruktion kaum möglich gewesen.
Der Bestand eines Bauwerks existiert nur in der Gegenwart.
Verändert sich die Substanz, wird sie überformt oder geht sie verloren, bleiben allein die erfassten Daten. Aus diesem Grund behandeln immer mehr Eigentümer historischer Bausubstanz in der DACH-Region das periodische Scannen als Bestandteil ihres Asset Managements und nicht als einzelnes Technologieprojekt.
Erfahrung von VMTS im Bereich historischer Bausubstanz
| Projekt | Land | Merkmale |
|---|---|---|
| Staatsbibliothek zu Berlin | Deutschland | rund 170.000 m², BIM-Modell in LOD 300 |
| Kapelle Ronchamp (Le Corbusier) | Frankreich | UNESCO-Welterbe, freigeformte Geometrie |
| Schloss Laufen | Schweiz | historische Schlossanlage in schwierigem Gelände |
In Vietnam hat VMTS 3D Laserscanning, Drohnenbefliegung und Photogrammetrie unter anderem am Ngo-Mon-Tor der Kaiserstadt Huế (UNESCO-Welterbe), am Phu Van Lau sowie am Opernhaus von Ho-Chi-Minh-Stadt durchgeführt. Über beide Projektgruppen hinweg zeigt sich derselbe Befund: Ausschlaggebend ist nicht das Scangerät, sondern die Datenkontrolle und die Frage, ob das Modell den tatsächlichen Bestand abbildet. Historische Bausubstanz ist selten rechtwinklig und stimmt selten mit den überlieferten Plänen überein.
Was den Ansatz von VMTS unterscheidet
VMTS setzt Vermessungsingenieure (Geomatiker) an der Stelle der Datenprüfung ein, bevor das Modellierungsteam Daten erhält. Das unterscheidet sich vom verbreiteten BIM-Outsourcing, bei dem eine Punktwolke entgegengenommen und unmittelbar modelliert wird, ohne unabhängige Abnahme. Bei Baudenkmälern, für die kein verlässlicher Originalplan zum Abgleich vorliegt, entscheidet dieser Schritt über die Qualität aller nachfolgenden Leistungen.
Zudem liefert VMTS native Files in der vom Auftraggeber eingesetzten Software und nicht ausschließlich IFC-Exporte. Bei Sanierungsvorhaben, die sich über mehrere Jahre erstrecken, ist die direkte Bearbeitbarkeit des Modells eine Voraussetzung und keine Option. Vermessungsbüros mit eigener Ausrüstung übergeben uns die Rohdaten und erhalten geprüfte Modelle zurück.
Sie scannen – wir unterstützen alle nachgelagerten Leistungen, von der Punktwolke bis zum nativen BIM-Modell.
Bei Projekten ohne vorhandene Daten übernimmt VMTS auch die Aufnahme. Weiterführend: unser vollständiger Scan-to-BIM Leitfaden 2026.
Zum Referenten
Huynh Si Nguyen ist Mitgründer von VMT Solutions, SSIFT Vietnam und BlackSwiss Vietnam. Er hat an der Otto-von-Guericke-Universität Magdeburg studiert und Projekte in Deutschland, der Schweiz, Singapur, Australien und Japan begleitet. Seine fachlichen Schwerpunkte sind 3D Laserscanning, Punktwolke zu BIM sowie der Einsatz von BIM, VR und KI bei der Digitalisierung von Bauwerken, Immobilien und historischer Bausubstanz.
Häufige Fragen
Wie lange dauert die Digitalisierung eines Baudenkmals?
Das hängt von Fläche, geometrischer Komplexität und gefordertem Detaillierungsgrad ab. Bei einem einzelnen Objekt mittlerer Größe dauert die Aufnahme vor Ort in der Regel wenige Tage, Datenaufbereitung und Modellierung mehrere Wochen bis mehrere Monate. VMTS nennt einen konkreten Terminplan, sobald die Daten oder das Objekt gesichtet sind.
Welche Genauigkeit ist bei historischer Bausubstanz erforderlich?
Die Genauigkeit richtet sich nach dem Verwendungszweck. Eine Bestandsdokumentation für die Sanierung erfordert deutlich höhere Genauigkeit als Daten für einen virtuellen Rundgang. Wird der Zweck vor der Aufnahme festgelegt, lassen sich Nachbefliegungen und Nachmessungen vermeiden.
Lassen sich die Daten für virtuelle Rundgänge und mehrsprachige Vermittlung nutzen?
Ja. Punktwolke und 3D-Modell bilden den Datenbestand, aus dem virtuelle Rundgänge, VR-Inhalte, objektbezogene QR-Codes und mehrsprachige Vermittlungsangebote entstehen. Diese Nutzungen sollten bereits bei der Planung der Aufnahme definiert werden, da sie die Erfassung beeinflussen.
In welchem Format erfolgt die Übergabe?
VMTS liefert native Files in der Software des Auftraggebers, darunter Archicad, Revit, Allplan und Vectorworks, bei Bedarf zusätzlich IFC für den Datenaustausch sowie die ursprüngliche Punktwolke zur Verifizierung.
Was gilt, wenn bereits eine Punktwolke vorliegt?
VMTS übernimmt vorhandene Punktwolken, prüft die Datenqualität und meldet festgestellte Auffälligkeiten zurück, bevor die Modellierung beginnt. Die Prüfung erfolgt vor Arbeitsbeginn, nicht nach Fertigstellung des Modells.
Zusammenarbeit mit VMTS
Planen Sie ein Digitalisierungsprojekt für ein Baudenkmal, Museum oder historisches Gebäude?
Senden Sie uns Ihre Punktwolke oder die Objektdaten für ein unverbindliches Angebot. E-Mail: rainer@vmts.ch
Nguyen Huynh (Rainer)
Über den Autor:
Nguyen Huynh (Rainer) ist Geschäftsführer von VMT Solutions und spezialisiert auf Point-Cloud-to-BIM-Workflows für Vermessungs-, Planungs- und Ingenieurbüros im DACH-Markt. Sein Fokus liegt auf präzisen BIM-Modellen, klaren Qualitätsstandards und langfristigen Partnerschaften im deutschsprachigen Raum.
