Den richtigen Scanner wählen: Warum Genauigkeit bei Punktwolke-zu-CAD entscheidend ist?
Den richtigen Scanner wählen: Warum Genauigkeit beim Laserscanning und der Punktwolke-zu-CAD-Konvertierung entscheidend ist
Ein neuer Kunde wandte sich an uns, nachdem er erhebliche Abweichungen – über 4 cm – in den Punktwolke-zu-CAD-Daten festgestellt hatte. Trotz mehrfacher Überprüfung konnte er nicht bestätigen, ob die gemeldete Ungenauigkeit tatsächlich vorlag. Das Projekt umfasste die Sanierung einer Gebäudefassade mit vorgefertigten Paneelen, bei der Präzision entscheidend ist. Eine derart große Abweichung machte die Daten unzuverlässig für die Fertigung und Montage.
Nicht alle Laserscanner sind gleich
Bei der Analyse stellten wir fest, dass die tatsächliche Abweichung sogar über 5 cm betrug. Die Ursache? Ein terrestrischer Laserscanner, der für ein hochpräzises Projekt ungeeignet war.
Diese Erkenntnis widerlegte die weit verbreitete Annahme, dass alle terrestrischen Laserscanner millimetergenaue Ergebnisse liefern. Doch wie Erwin Burth, Geschäftsführer @RIEGL Deutschland, treffend sagt:
„Nicht alle 3D-Laserscanner sind gleich.“
Bei näherer Untersuchung ergab sich, dass die Spezifikationen des verwendeten Scanners eine Genauigkeit von 20 mm pro Scan-Position angaben – die Abweichung war also nicht überraschend. Der Kunde hatte schlicht das falsche Gerät für diese Aufgabe gewählt. Bei einem solchen Scanner sind Abweichungen von 4–5 cm üblich, was ihn für eine präzise CAD-Modellierung aus Punktwolken ungeeignet macht.
Genauigkeit zählt bei Punktwolke-zu-CAD-Projekten
Während manche meinen, dass höchste Präzision nicht immer erforderlich sei, setzen wir bei VMT Solutions eine Standardtoleranz von 1,5 cm für alle Punktwolke-zu-CAD-Modelle. Falls ein Kunde eine größere Toleranz benötigt, können die Kosten reduziert werden, und falls noch höhere Genauigkeit gefordert ist, liefern wir auch diese.
Ein besonders anspruchsvolles Projekt war der Austausch von Glasgeländern an einer Stahltreppe. Die Anforderung? Millimetergenaue Präzision – da die Glasplatten exakt in die vorhandenen Führungen passen mussten. Bereits eine Abweichung von 5 mm hätte die Montage unmöglich gemacht. Diese Genauigkeit ließ sich nur durch hochpräzises Laserscanning und exakte CAD-Modellierung erreichen.

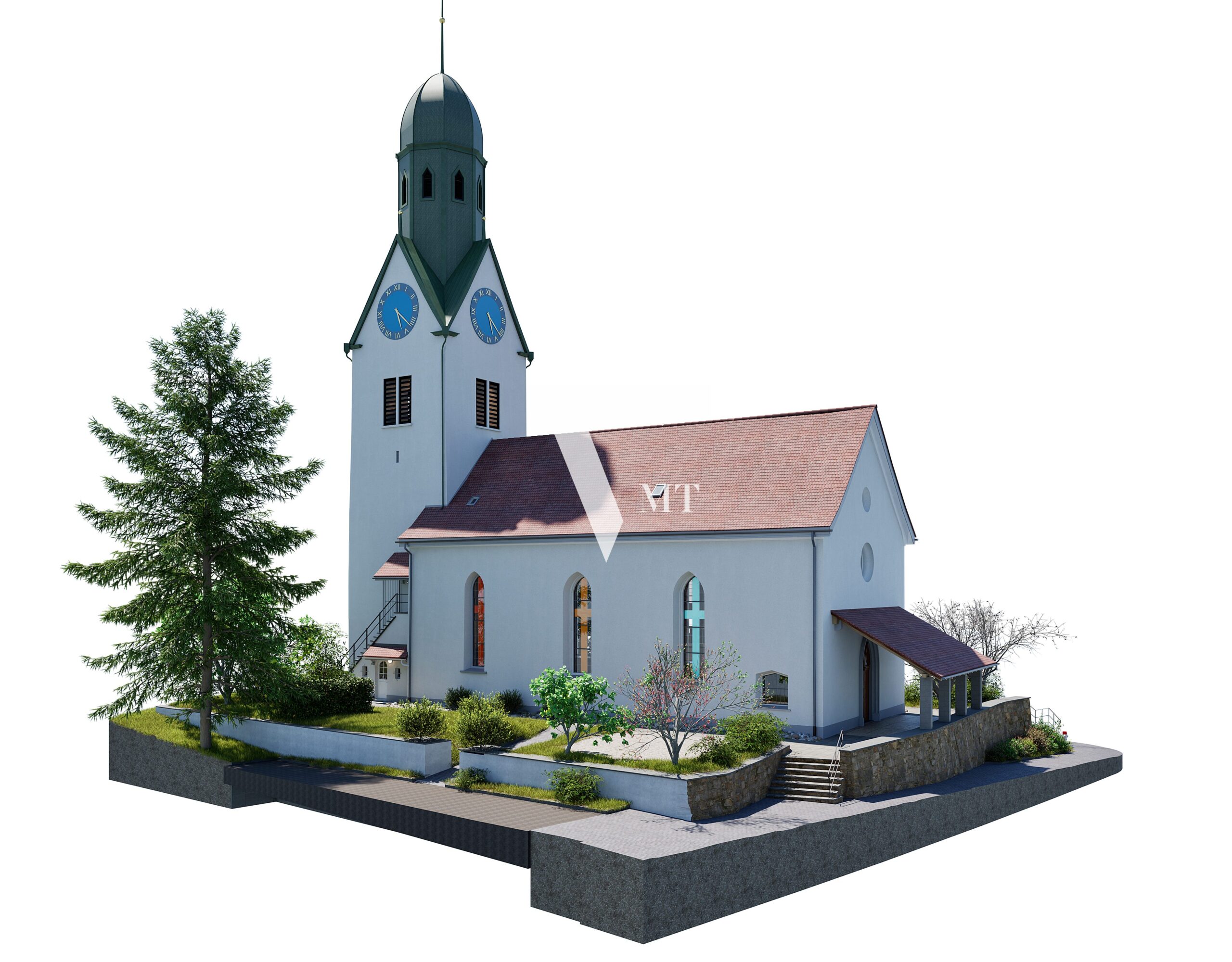

Präzision in der Punktwolke-zu-CAD-Konvertierung sicherstellen
Die Wahl der richtigen Scantechnologie ist entscheidend für verlässliche Punktwolke-zu-CAD-Ergebnisse. VMT Solutions kombiniert Fachwissen, modernste Technik und optimierte Workflows, um hochpräzise CAD-Modelle aus Punktwolkendaten zu liefern – und damit Architekten, Ingenieuren und Fachplanern den Projekterfolg zu sichern.
FAQs
Warum ist Genauigkeit bei Punktwolke-zu-CAD-Projekten entscheidend?
Weil bereits kleine Abweichungen von wenigen Millimetern die Montage von Bauteilen unmöglich machen können – insbesondere bei vorgefertigten Elementen wie Glasgeländern oder Fassadenpaneelen.
Welche Scanner eignen sich für hochpräzise Punktwolken?
Terrestrische Scanner wie RTC, Riegl, Faro oder Z+F sind ideal. Mobile Scanner wie Navvis können verwendet werden, aber mit Einschränkungen
Was ist der Unterschied zwischen registrierten und optimierten Punktwolken?
Registrierte Punktwolken sind die Originaldaten nach dem Alignment. Optimierung führt oft zu Informationsverlusten und kann die Genauigkeit beeinträchtige.
Warum sollte man Punktwolken im E57-Format exportieren?
Das E57-Format erlaubt die Speicherung separater Scan-Stationen mit Panoramabildern, was die Nachverarbeitung und Modellierung erleichtert.
Welche Toleranzen gelten bei VMT Solutions für CAD-Modelle?
Standardmäßig ±1,5 cm. Höhere Genauigkeit ist möglich, aber mit entsprechendem Aufwand und Kosten
Wie kann man die Qualität einer Punktwolke beurteilen?
Durch Analyse der Scanner-Spezifikationen, Vergleich mit Kontrollpunkten und Prüfung auf Diskrepanzen zwischen verschiedenen Datenquelle.
Was passiert, wenn die Punktwolke nicht ausreicht?
Es kann notwendig sein, eine neue Aufnahme mit geeigneter Ausrüstung durchzuführen, um die gewünschte Genauigkeit zu erreichen
Nguyen Huynh (Rainer)
Über den Autor:
Nguyen Huynh (Rainer) ist Geschäftsführer von VMT Solutions und spezialisiert auf Point-Cloud-to-BIM-Workflows für Vermessungs-, Planungs- und Ingenieurbüros im DACH-Markt. Sein Fokus liegt auf präzisen BIM-Modellen, klaren Qualitätsstandards und langfristigen Partnerschaften im deutschsprachigen Raum.
