点群データ 3dモデル化の手順とBIM化の実践ガイド

3Dスキャナーの進化により、点群データの取得と活用が建設業界で注目を集めています。点群データ3Dモデル化は、複雑な構造物や環境を正確にデジタル化する革新的な手法です。この技術は、設計、施工、維持管理のプロセスを変革し、精度と効率を大幅に向上させています。

本記事では、点群データの基本から3Dモデル化の手順、さらにはBIMモデルへの展開まで、段階的に解説します。BIMとは簡単に言えば、建築情報のデジタル管理システムです。点群データ3Dモデル化アプリの選び方や、点群からBIM化への実践的なアプローチも紹介します。これらの知識は、建設プロジェクトの質を高め、コストを削減するのに役立ちます。

点群データの基礎知識

点群データは、3次元空間内の無数の点で構成される情報の集合体です。各点は、X、Y、Z座標と色情報（RGB）を持ち、物体や環境の形状を正確に表現します。この革新的な技術は、建設業界やプラント、さらには文化財保護など、幅広い分野で活用されています。

点群データの取得には、主に3Dレーザースキャナーが使用されます。この装置は、レーザー光を照射し、物体に反射して戻ってくるまでの時間を計測することで、高精度な距離情報を収集します。最新のスキャナーは、1秒間に100万点以上もの測定が可能で、驚異的な速度と精度を誇ります。

取得方法は、地上設置型スキャナー、ドローン搭載型、車載型（MMS）など多岐にわたります。これらの方法により、従来の手作業による測量と比べ、作業時間の大幅な短縮と安全性の向上が実現しています。

点群データの活用により、3Dモデリングやシミュレーション、VR体験の創出が可能となり、設計や施工プロセスに革新をもたらしています。また、2D図面の作成にも応用でき、従来の測量技術と新技術の融合が進んでいます。

3Dモデル化のプロセス

3Dモデル化は、点群データを3次元の立体モデルに変換する重要なプロセスです。このプロセスは、複数の段階を経て行われ、各段階で特定の技術や手法が使用されます。

まず、点群データの前処理が行われます。これには、ノイズの検出と除去が含まれます。ノイズ除去により、後続の点群解析の精度が向上します。次に、データの圧縮が行われ、元の点群の表現を維持しながら点の数を減らします。これにより、メモリや計算コストの効率化が図られます。

その後、点群の補完が行われます。欠けている情報やスパースな点群を補完するように点の数を増やし、より詳細なモデルを作成します。重要な点の検出も行われ、エッジや周囲との点から物体を表現する重要な点が特定されます。

複数の点群を統合する場合、レジストレーション（位置合わせ）が行われます。これにより、広範囲のデータを取得した際に全体を再現することができます。

3Dモデル化の主な種類には、ソリッドモデリング、サーフェスモデリング、ワイヤーフレームモデリングなどがあります。ソリッドモデリングは、幾何学的に正確なソリッド形状を作成する技術で、モデルの内側もシミュレートします。サーフェスモデリングは、3Dオブジェクトの外側を操作して表現する柔軟性の高い方法です。ワイヤーフレームモデリングは、点、円、線、曲線などを使用してオブジェクトを構成します。

これらの技術を組み合わせることで、点群データから精密な3Dモデルを作成することができ、建築や製造業など様々な分野で活用されています。

BIM化の実践手順

BIM（Building Information Modeling）は、建設業界で革新的な役割を果たしています。大手ゼネコンを中心に導入が進み、多くの企業がそのメリットを享受しています。BIMの実践には、以下の手順が重要です。

1. BIMソフトウェアの選択

BIMモデル化には、Autodesk Revitなどの専門ソフトウェアが必要です。適切なツールを選択することで、効率的なモデリングが可能になります。

2. 点群データの取得と変換

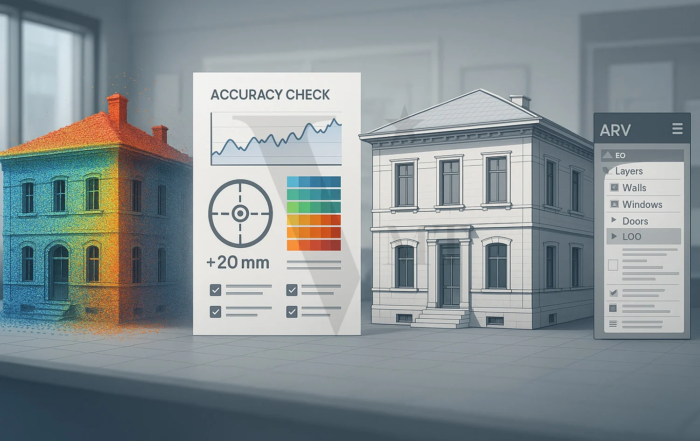

既存建物のBIMモデル化には、点群データが不可欠です。3Dレーザースキャナーを使用して建物を撮影し、高精度な3次元データを取得します。このデータは、Autodesk ReCapなどのツールを使用してBIMソフトで読み込める形式に変換します。

3. BIMモデルの作成

点群データを基に、専門スタッフがBIMモデルを作成します。この過程では、壁、柱、梁などの構造要素だけでなく、設備や内装も詳細にモデル化します。既存の図面がある場合は、通り芯情報を入力し、より正確なモデル化が可能です。

4. 属性情報の付与

BIMの特徴は、3Dモデルに詳細な属性情報を付加できることです。各要素に材料、仕様、性能などの情報を追加し、包括的なデータベースを構築します。

5. モデルの検証と調整

作成したBIMモデルを点群データと比較し、精度を検証します。必要に応じて微調整を行い、実際の建物との整合性を確保します。

6. 活用と情報共有

完成したBIMモデルは、設計、施工、維持管理など、プロジェクトの全段階で活用されます。関係者間で情報を共有し、効率的なコラボレーションを実現します。

BIMの導入により、設計図書間の整合性向上、人的ミスの削減、視覚化によるコミュニケーション改善、シミュレーション機能の活用など、多くのメリットが得られます。また、建築確認申請の効率化や、リノベーション・メンテナンス計画の立案にも有効です。

結論

点群データの3Dモデル化とBIM化は、建設業界に革命を起こしています。この技術の活用により、プロジェクトの精度向上、時間短縮、コスト削減が実現しています。また、3Dモデル化とBIMの融合は、設計から施工、維持管理まで、建築プロセス全体を効率化する可能性を秘めています。

この技術の進歩は、建設業界の未来を形作るでしょう。新しいツールや方法の登場により、より複雑な構造物の設計や、既存建築物の正確な把握が可能になります。建設プロジェクトに関わる全ての人々にとって、これらの技術を理解し活用することが、今後ますます重要になるでしょう。
