3D Scan Punktwolke: Ein umfassender Leitfaden zur dreidimensionalen Datenerfassung

Die 3D Scan Punktwolke, auch als Point Cloud bekannt, ist ein zentraler Begriff in der digitalen Vermessung und Modellierung. Sie beschreibt eine Ansammlung von Punkten im dreidimensionalen Raum, die mittels Laserscanning oder Photogrammetrie erzeugt wird. Diese Punkte repräsentieren die exakten Koordinaten (X, Y, Z) der Oberflächen eines Objekts oder einer Umgebung. In diesem Artikel wird das Konzept der 3D Scan Punktwolke umfassend erklärt, einschließlich der Methoden zu ihrer Erstellung, den Anwendungen, den verwendeten Technologien sowie ihren Vorteilen und Herausforderungen.

Grundlagen der 3D Scan Punktwolke

Was ist eine 3D Scan Punktwolke?

Eine 3D Scan Punktwolke ist eine hochpräzise digitale Darstellungen der physikalischen Welt. Sie wird typischerweise durch Laserscanner oder Fotogrammetrie-Methoden erstellt, die Millionen von Punkten erfassen und so ein dreidimensionales Abbild erzeugen. Diese Taktraster sind in vielen Branchen von großer Bedeutung, darunter Architektur, Ingenieurwesen, Denkmalpflege und mehr[¹].

Wie wird eine 3D Punktwolke erstellt?

Die Erstellung einer Punktwolke erfolgt in mehreren Schritten:

1. Datenerfassung: Mit einem Laserscanner werden laserbasierte Messungen durchgeführt. Der Scanner sendet Laserstrahlen aus, die auf die Objekte treffen und zurückreflektiert werden. Anhand der Zeit, die der Laser benötigt, um zurückzukommen, werden die Entfernungen der Punkte berechnet[²].
2. Punktregistrierung: Bei dieser Phase werden die verschiedenen Scans, die von unterschiedlichen Standorten aus aufgenommen wurden, zusammengeführt. Dies geschieht durch Software, die geometrische Merkmale identifiziert, um die Scans korrekt auszurichten[³].

3. Punktwolkenverarbeitung: Die gesammelten Daten werden bearbeitet, um die Punktwolke für die Analyse und Visualisierung vorzubereiten. Hierzu gehören das Entfernen von Rauschen, die Glättung der Punktwolke und möglicherweise die Farbgebung mithilfe von fotografischen Aufnahmen[⁴].

Anwendungen der 3D Scan Punktwolke

Ingenieurwesen und Bauwesen

Punktwolken spielen eine entscheidende Rolle in den Bereichen Ingenieurwesen und Bauwesen. Sie ermöglichen es Fachleuten, präzise Messungen und Modellierungen durchzuführen, die für die Planung und Überwachung von Bauprojekten entscheidend sind. Beispielsweise werden historische Gebäude mithilfe von 3D Scan Punktwolken dokumentiert, um deren Zustand zu bewerten und Restaurierungsarbeiten zu planen[⁵].

Denkmalpflege

In der Denkmalpflege werden 3D Scan Punktwolken verwendet, um digitale Archive von historischen Stätten zu erstellen. Diese digitalen Modelle helfen nicht nur bei der Erhaltung und Dokumentation, sondern bieten auch wertvolle Informationen für die Forschung und Bildungszwecke[⁶].

Verkehrsanalyse

Die Erfassung von Verkehrsinfrastruktur mittels 3D Scan Punktwolken ermöglicht eine detaillierte Analyse von Straßen, Brücken und Tunneln. Die gewonnenen Daten können für die Planung von Reparaturen und Verbesserungen verwendet werden[⁷].

Technologien zur Erstellung von 3D Punktwolken

Laserscanner

Laserscanner sind die am häufigsten verwendeten Geräte zur Erstellung von Punktwolken. Sie sind in verschiedenen Varianten erhältlich, darunter stationäre Scanner, mobile Scanner und terrestrische Scanner. Diese Geräte bieten eine hohe Präzision und Geschwindigkeit bei der Datenerfassung und sind in der Lage, komplexe Geometrien genau abzubilden[⁸].

Photogrammetrie

Im Vergleich zum Laserscanning ist die Photogrammetrie eine günstigere Methode zur Erstellung von Punktwolken. Sie verwendet digitale Fotos, die aus verschiedenen Blickwinkeln aufgenommen werden, um 3D-Modelle zu erzeugen. Diese Methode eignet sich besonders für Objekte, die nicht leicht mit einem Scanner erreicht werden können[⁴].

Softwarelösungen

Nachdem die Punktwolke erstellt wurde, ist eine spezielle Software erforderlich, um sie zu analysieren und zu verarbeiten. Ein Beispiel hierfür ist die FARO SCENE Software, die eine benutzerfreundliche Oberfläche für die Registrierung und Verarbeitung von Punktwolken bietet[⁵].

Herausforderungen bei der Arbeit mit Punktwolken

Datenmenge und Speicherbedarf

Ein zentrales Problem bei der Arbeit mit 3D Punktwolken ist die enorme Datenmenge, die erfasst wird. Eine 3D Scan Punktwolke kann aus Millionen bis Milliarden von Punkten bestehen, was sowohl den Speicherbedarf als auch die Verarbeitungskapazitäten beeinträchtigen kann. Unternehmen müssen oft in leistungsstarke Computersysteme investieren, um die Daten angemessen verwalten zu können[⁴].

Genauigkeit und Rauschen

Die Genauigkeit der Punktwolken kann durch verschiedene Faktoren beeinträchtigt werden, wie beispielsweise Umgebungsbedingungen und die Art des verwendeten Scanners. Ein weiteres Problem ist das Rauschen in den Daten, das häufig bei der Messung auftritt. Daher ist eine gründliche Nachbearbeitung erforderlich, um die Qualität der Punktwolke zu verbessern[⁶].

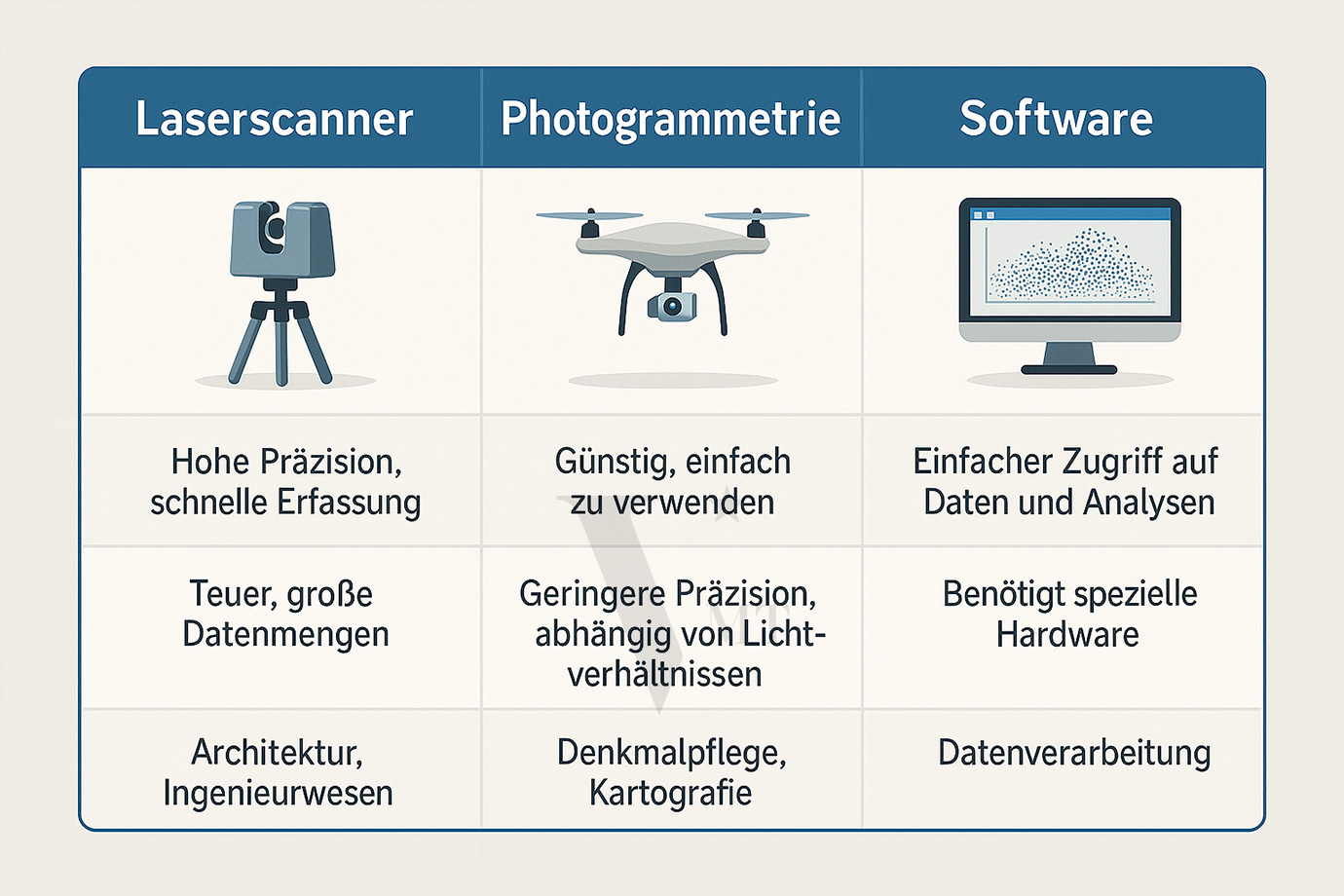

Vergleichstabelle der verschiedenen Technologien zur Erstellung von 3D Punktwolken

Fazit

Die 3D Scan Punktwolke stellt einen bedeutenden Fortschritt in der digitalen Dokumentation und Analyse dar. Sie findet Anwendung in einer Vielzahl von Branchen und hat das Potenzial, Arbeitsabläufe zu revolutionieren. Trotz der Herausforderungen, die mit ihrer Erstellung und Verarbeitung verbunden sind, bieten die Vorteile von Punktwolken eine unverzichtbare Ressource. Zukünftige Trends werden sich weiterhin auf die Verbesserung der Technologien konzentrieren, um die Genauigkeit und Effizienz der Punktwolkenverarbeitung zu erhöhen. Unternehmen, die in diese Technologien investieren, können ihre Produktivität steigern und neue Geschäftsmodelle im Bereich der 3D-Digitalisierung erschließen.
